高阶实战 17 · 调用第三方 DLL 进阶：结构体、定长数组、pack 对齐与字节集缓冲区 ​

《LingBuilder 高阶实战系列》第 17 集，DLL 专题第二集。上一集的系统 API 都是「整数进、整数出」；真实世界的第三方 DLL 可没这么客气——SDK 函数要传结构体，而且结构体经常是 #pragma pack(1) 打包的。本集自己做一回「接 SDK 的人」：随集附带的第三方库 SensorDll.dll（x86+x64 双份）带一个 pack=1 的采集结构体，我们用中文代码给它逐字节喂数据、取结果，再用 字节集_取数据地址 把字节集缓冲区直接递进 DLL。全程约 40 分钟。

前置要求：学过第 16 集（DLL 命令声明的位置与语法）。本集素材：SensorDll/（含 SensorDll.c 源码与双架构 DLL，随源码包同目录）。

这一集你将学会 ​

  • 库内结构体声明：结构体 采样报告 + 对齐 = 1 + 定长数组字段（字节型 摘要[16]、整数型 通道[4]、文本型 设备名[260]）
  • 结构体参数的调用范式：分配字节集 → 字节集_取数据地址 拿地址 → 采样报告_置序号/置通道 置字段 → 把地址递给 DLL 命令
  • 生成器自动派生的字段取/置命令（采样报告_取序号(地址)、采样报告_置通道(地址, 下标, 值)）
  • 字节集_取数据地址 直递指针整数形参；x86/x64 双架构红线

1. 认识第三方的约定（C 头文件长这样） ​

c
#pragma pack(push, 1)          // 1 字节打包
typedef struct SampleReport {
    int serial;                // 序号
    unsigned char digest[16];  // 摘要
    int channels[4];           // 通道
    wchar_t name[260];         // 设备名
} SampleReport;
#pragma pack(pop)

int SumReport(const SampleReport* r);              // 序号+四个通道 求和
int SumBytes(const unsigned char* data, int len);  // 字节求和

对齐 = 1 时结构体大小 = 4 + 16 + 16 + 520 = 556 字节，没有 padding——中文声明必须用 对齐 = 1 复刻出逐字节一致的布局，否则 DLL 读到的就是错位数据（pack 错位是静默数据损坏，编译器不会报错）。

2. 新建项目与启用模块 ​

新建窗口项目「第三方DLL调用」（Windows 界面设计、创建位置留空）。启用 文本处理模块（到文本）与 字节集模块（字节集_从文本/重复/取数据地址/长度）：

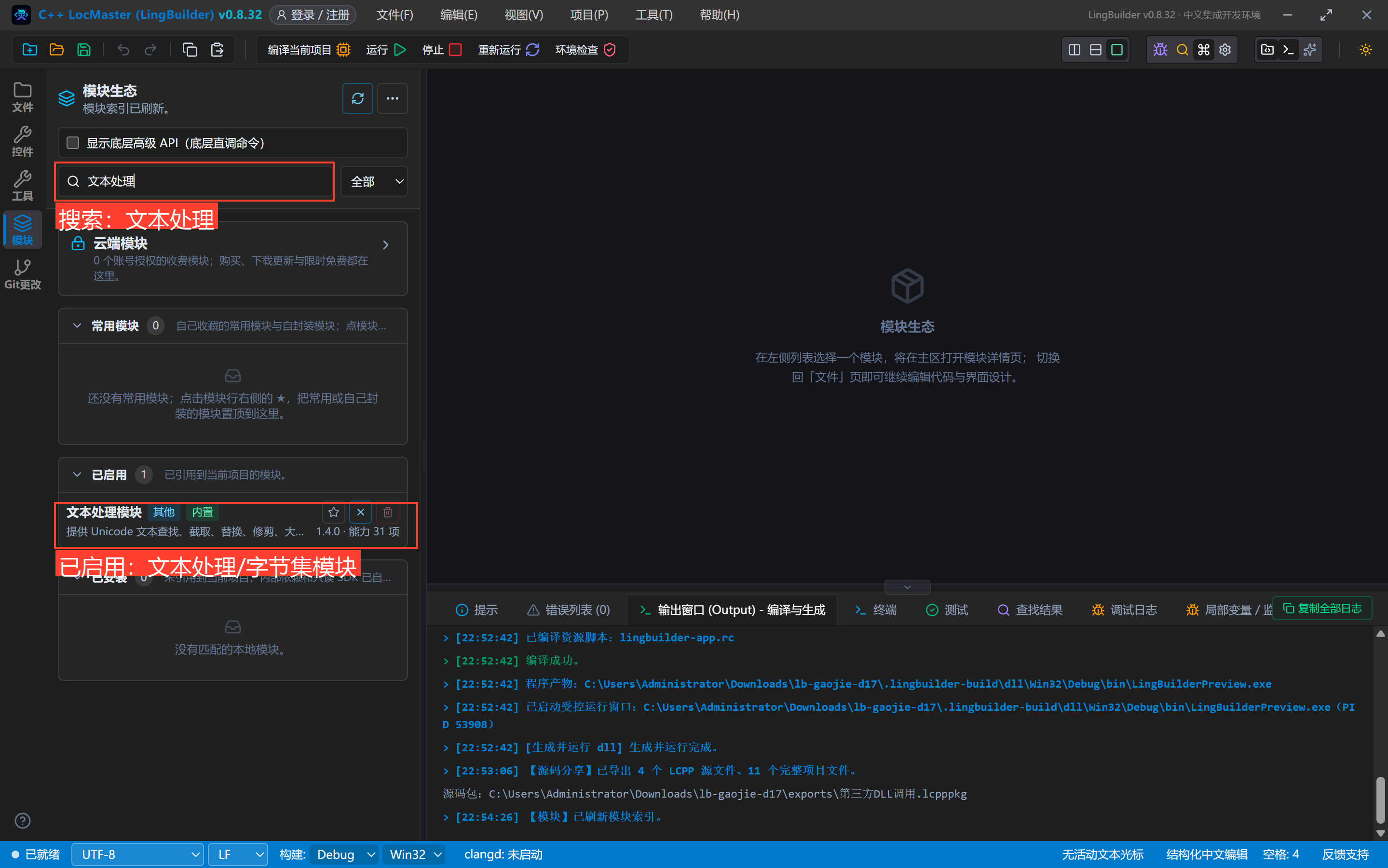

启用双模块

3. 放入第三方 DLL 并声明 ​

把 SensorDll 的两份 DLL 放进项目：解决方案树项目节点下建 dll/Win32/ 与 dll/x64/，分别放入对应架构的 SensorDll.dll（构建时按当前架构自动复制到 exe 旁，位数永远不会装错）。

打开「项目DLL命令.lcpp」，声明库、结构体与两个命令：

lcpp
DLL命令库 SensorDll
  Win32 = "dll/Win32/SensorDll.dll"
  x64 = "dll/x64/SensorDll.dll"
  结构体 采样报告
    对齐 = 1
    整数型 序号
    字节型 摘要[16]
    整数型 通道[4]
    文本型 设备名[260]
  结束结构体
  整数型 汇总报告(采样报告 报告) = SumReport
  整数型 汇总字节(指针整数 数据, 整数型 长度) = SumBytes
结束DLL命令库

三个关键点：

  1. 对齐 = 1 生成 #pragma pack(1)，与第三方 C 头文件逐字节一致（支持 1/2/4/8/16）；
  2. 定长数组字段用 类型 名[N] 写法（N 最多 1048576），生成器派生 采样报告_取摘要(地址, 下标) / 采样报告_置摘要(地址, 下标, 值) 这类带下标的取/置命令；
  3. 字节指针形参声明为 指针整数——调用侧用 字节集_取数据地址() 拿地址递进去。

4. 设计界面与代码 ​

界面三按钮 + 结果列表（窗口 620×560）：

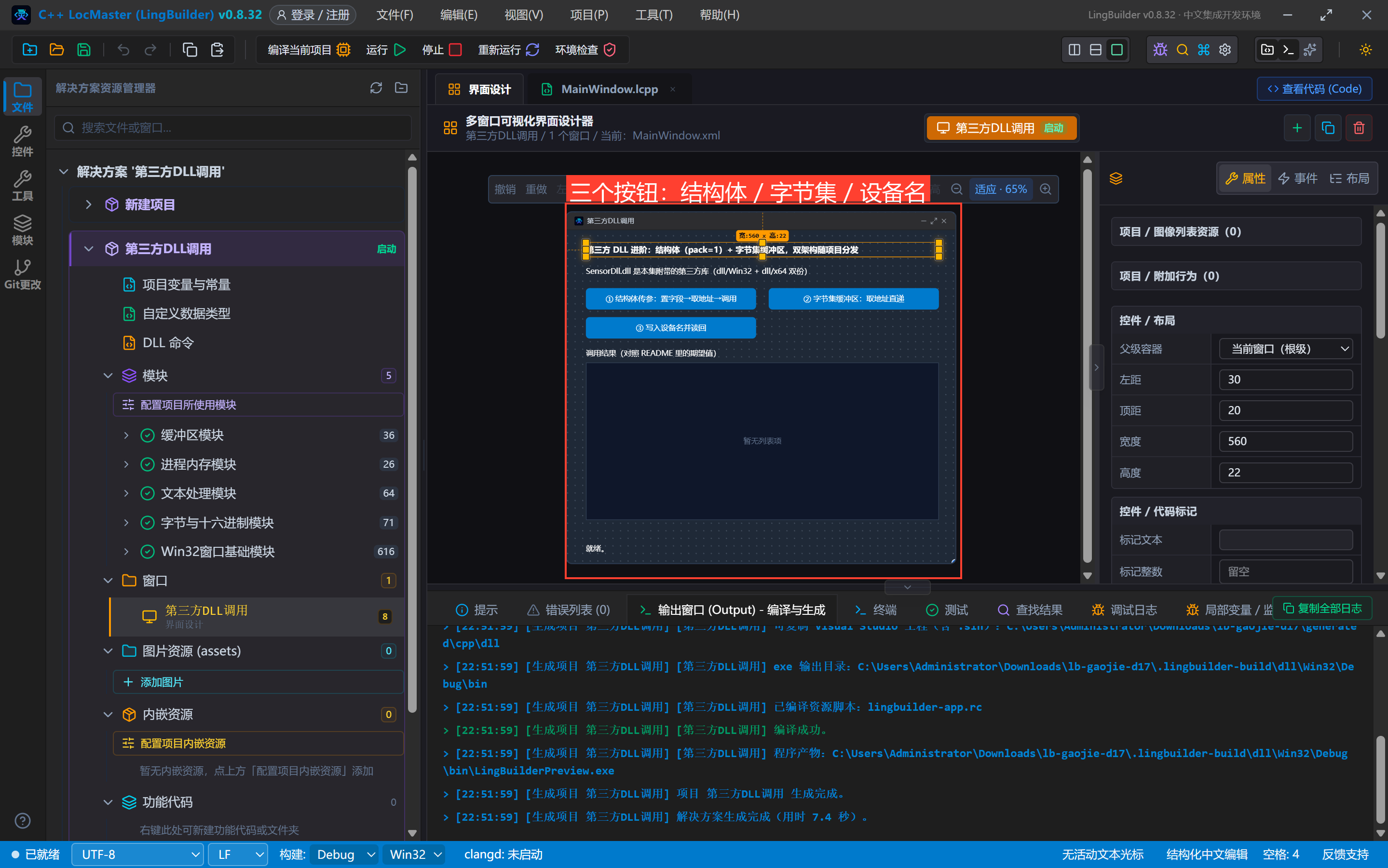

设计器全景

4.1 ① 结构体传参：四步范式 ​

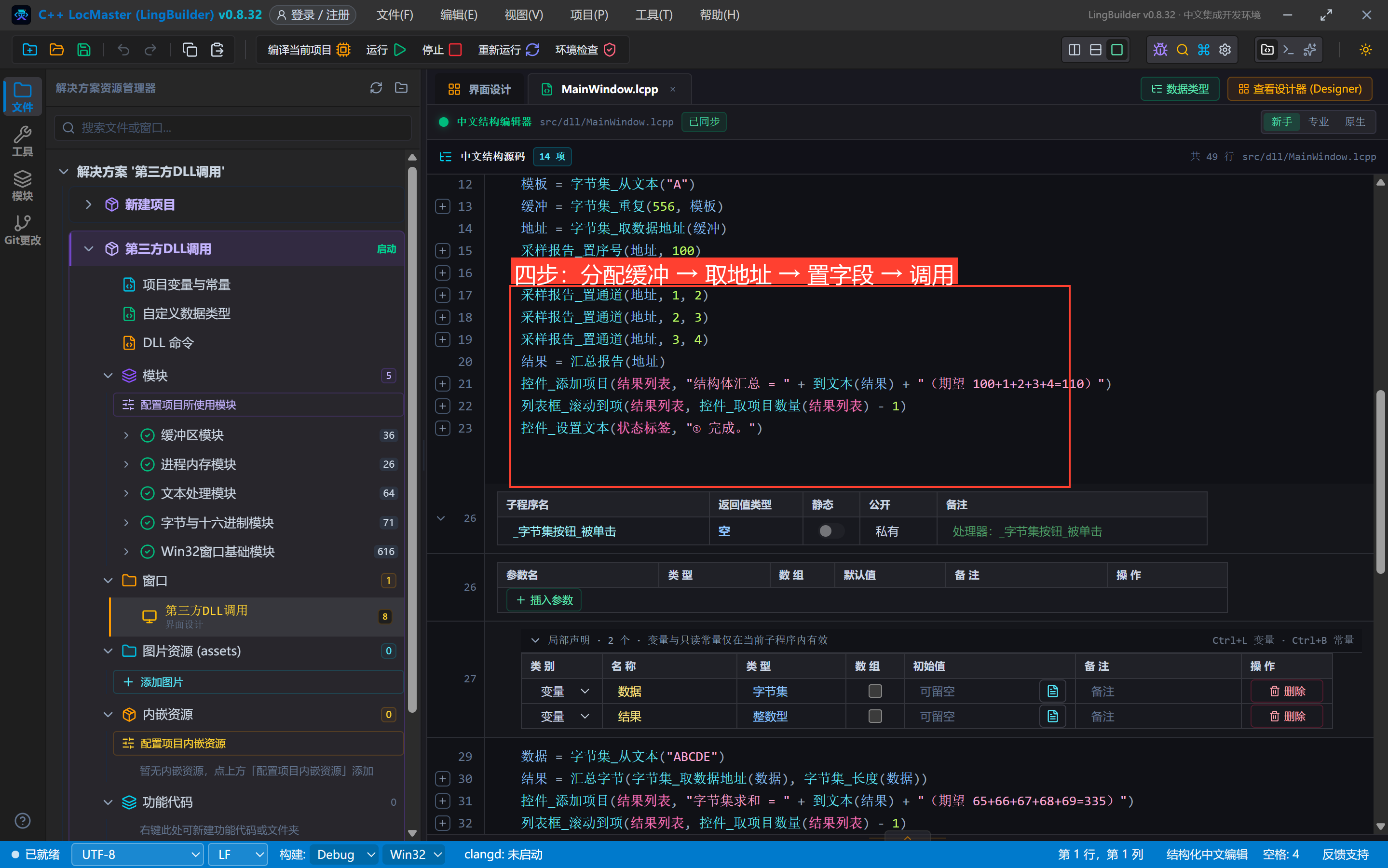

代码-结构体调用

lcpp
事件 _结构体按钮_被单击()
    局部 字节集 模板
    局部 字节集 缓冲
    局部 长整数型 地址
    局部 整数型 结果
    模板 = 字节集_从文本("A")
    缓冲 = 字节集_重复(556, 模板)
    地址 = 字节集_取数据地址(缓冲)
    采样报告_置序号(地址, 100)
    采样报告_置通道(地址, 0, 1)
    采样报告_置通道(地址, 1, 2)
    采样报告_置通道(地址, 2, 3)
    采样报告_置通道(地址, 3, 4)
    结果 = 汇总报告(地址)
    控件_添加项目(结果列表, "结构体汇总 = " + 到文本(结果) + "（期望 100+1+2+3+4=110）")
    列表框_滚动到项(结果列表, 控件_取项目数量(结果列表) - 1)
结束

四步范式背下来：分配缓冲 → 取数据地址 → 置字段 → 调用。采样报告_置通道 第二参是数组下标（从 0 起）；汇总报告(地址) 把结构体指针递给 DLL——地址类型是长整数型。

4.2 ② 字节集缓冲区直递 ​

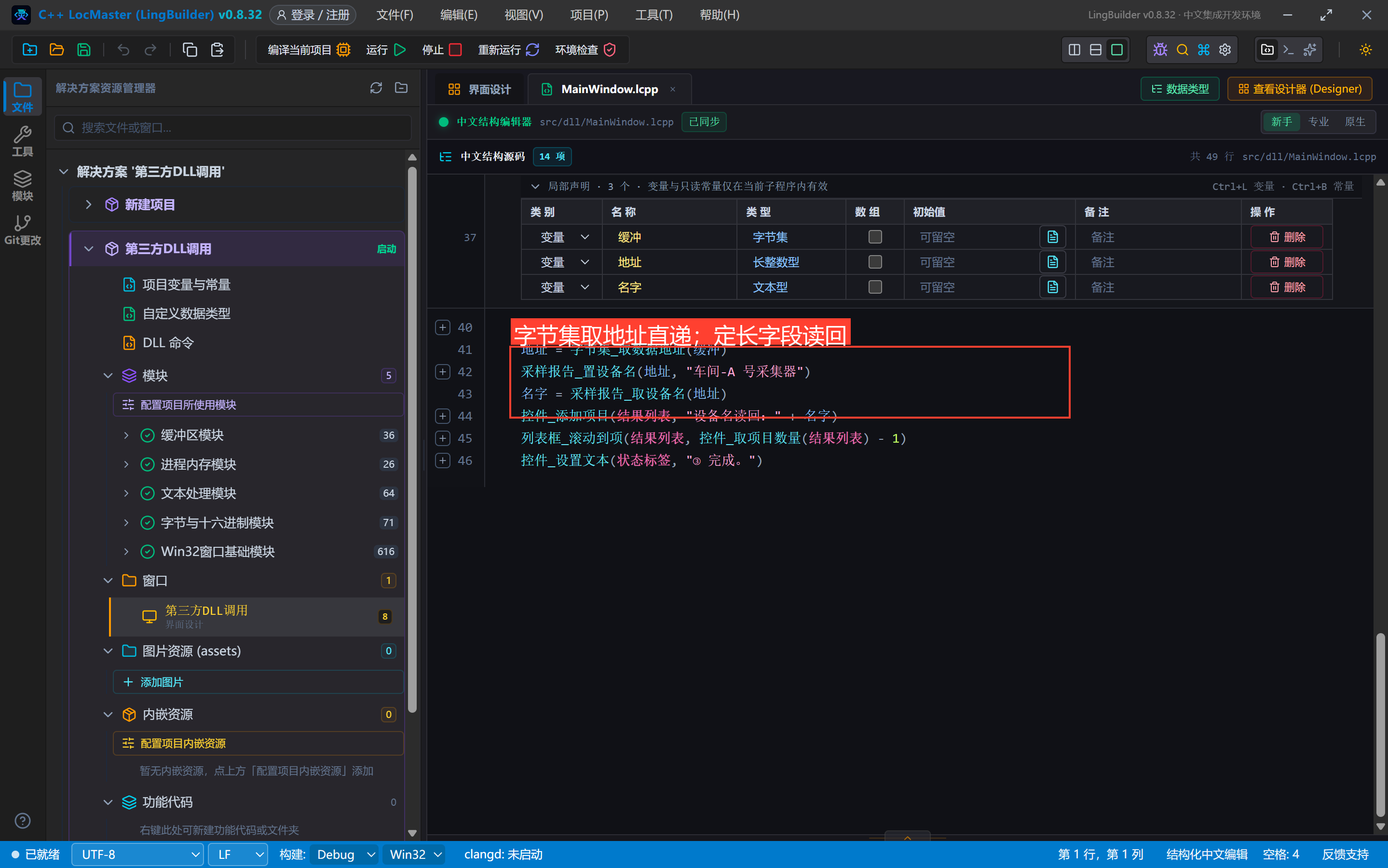

代码-字节集与设备名

lcpp
数据 = 字节集_从文本("ABCDE")
结果 = 汇总字节(字节集_取数据地址(数据), 字节集_长度(数据))
' 结果 = 65+66+67+68+69 = 335

字节集_取数据地址 按引用转发、不拷贝——⚠️ 地址随字节集生灭：字节集被重新赋值、清空或变量销毁，旧地址立即失效，绝对不要存起来晚点用。

4.3 ③ 定长文本字段读写 ​

lcpp
采样报告_置设备名(地址, "车间-A 号采集器")
名字 = 采样报告_取设备名(地址)

定长文本字段（wchar_t[260]）的取/置走同样的地址+字段名命令。

5. 编译与运行 ​

编译后先看错误列表（零报错再继续），点运行：

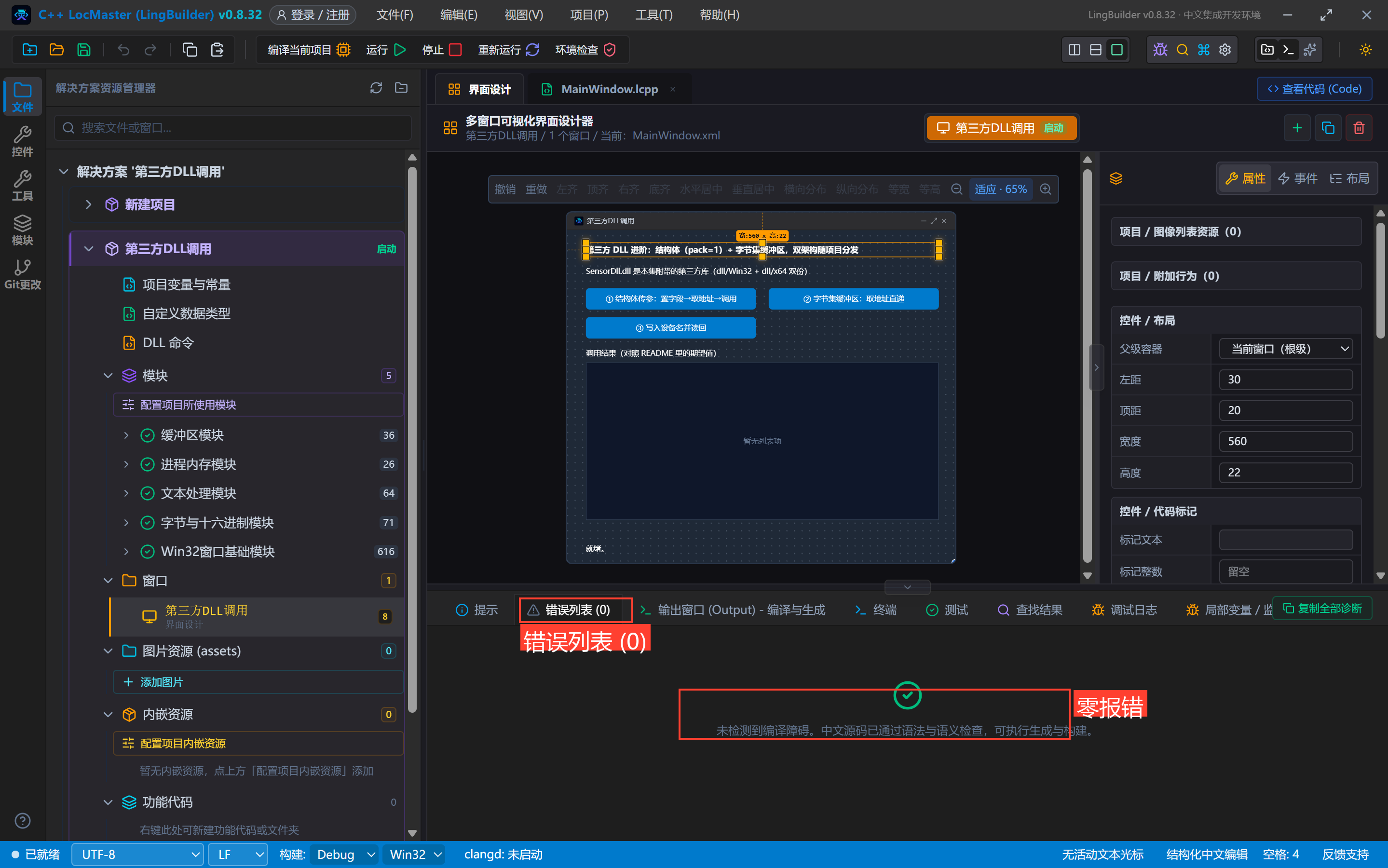

错误列表零报错

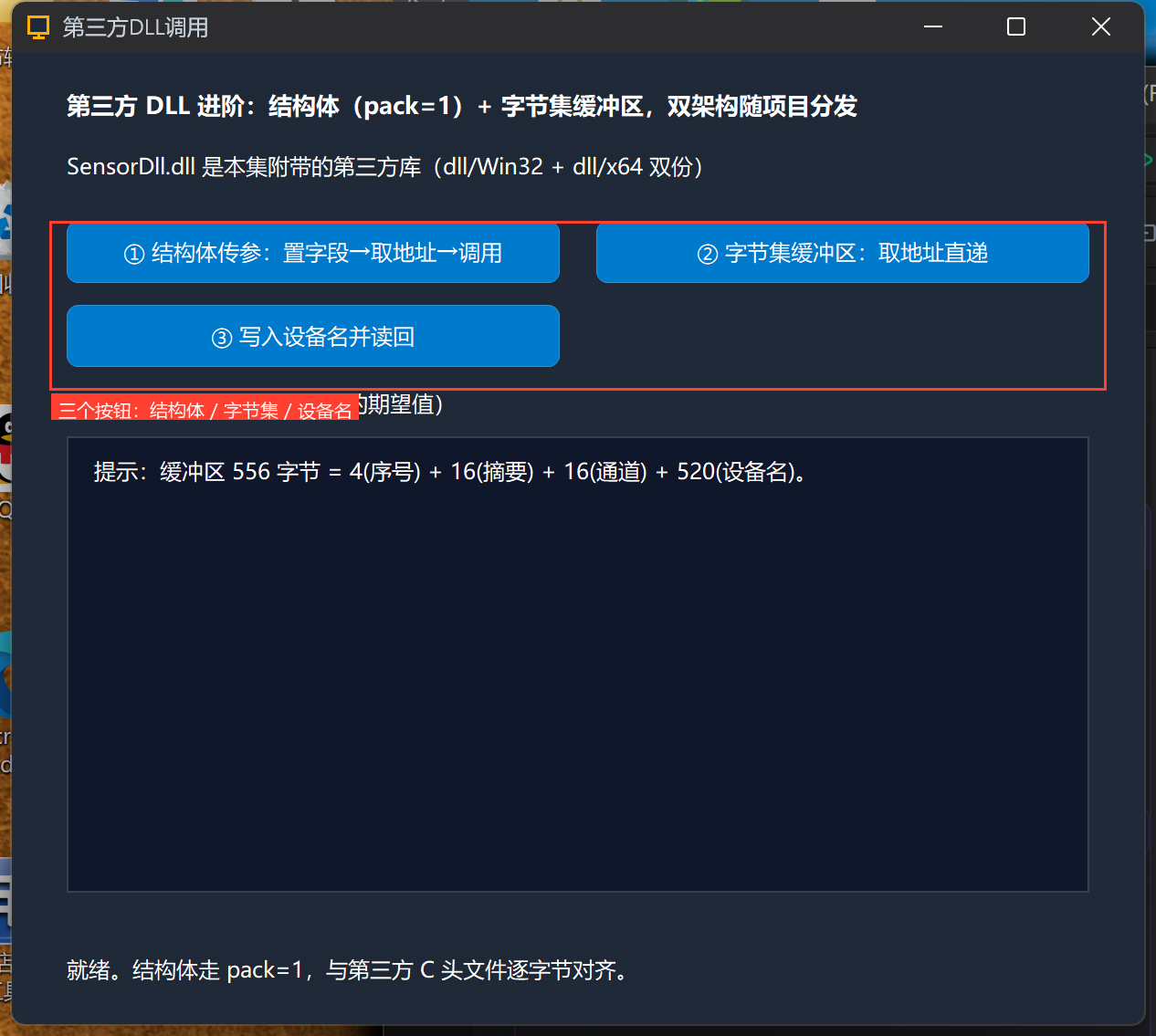

运行窗口

6. 真机观察：三项全部对上期望值 ​

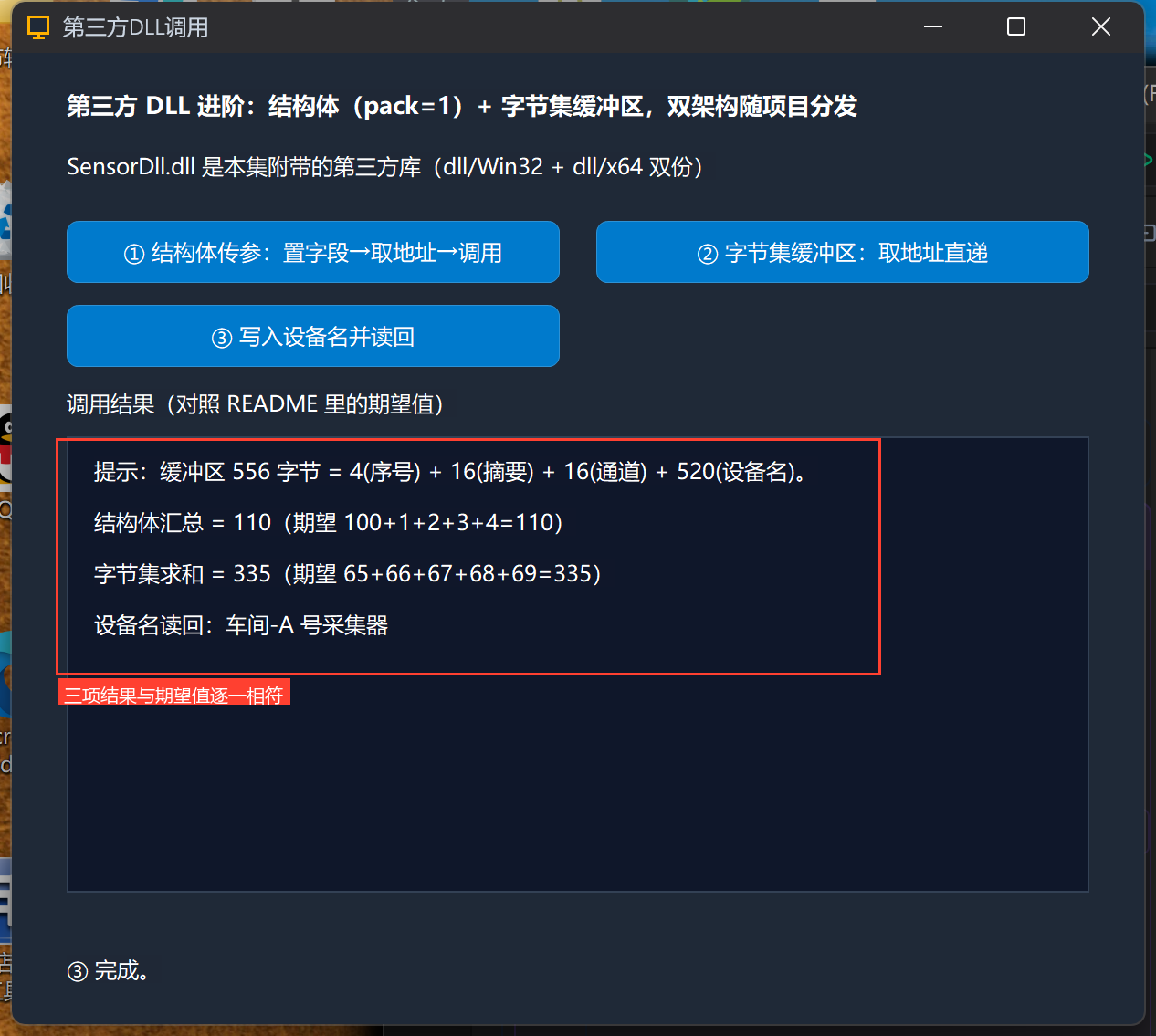

三项结果

text
结构体汇总 = 110 （期望 100+1+2+3+4=110）
字节集求和 = 335 （期望 65+66+67+68+69=335）
设备名读回：车间-A 号采集器

三项逐一相符——pack=1 的布局、地址传参、定长字段读写，全链真机验证。

7. 第三方 DLL 红线速查 ​

  • pack 必须和第三方一致：C 头文件有 #pragma pack(1) 就声明 对齐 = 1；错位=静默数据损坏；
  • 位数红线：Win32 项目只能加载 dll/Win32 的 32 位 DLL，x64 只能加载 64 位——双份都放进项目目录，构建自动选；
  • 调用约定：声明默认 cdecl；明确 stdcall 的库（多数系统 API 风格）在声明行尾写 stdcall——x86 下两者栈清理方式不同，写错会栈损坏；
  • 字节集地址随生灭，取地址后立即用完；要长期持有先把数据复制进独立变量；
  • 结构体字段访问一律走生成的取/置命令，不要自己算偏移（pack 换了字节数，偏移全变）。

小结与源码包 ​

第三方 DLL 的两大硬骨头——结构体布局与缓冲区传递——都拆完了。下一集换到供给侧：用 windows-dll 模板封装自己的 DLL，再回头调用它，形成完整闭环。

  • 本集源码包：第三方DLL调用.lcpppkg（SensorDll/ 含 C 源码与双架构 DLL）
  • 官方示例源码区同款：17-第三方DLL调用.lcpppkg
