NE 合集 17 · 图表（二）：环形图与仪表盘

《LingBuilder new_emoji 合集》第 17 集。图表 family 的最后两位成员：DonutChart 环形图（看占比）和 Gauge 仪表盘（看健康分）。这一集有个好消息和一个坏消息：好消息是仪表盘是图表里唯一能运行期改数的（一条命令的事）；坏消息是环形图是「固定画法」，圆心半径写死在引擎里，还和图例有个先天重叠的坑。全程约 35 分钟。
前置要求：完成第 01 集；建议先看第 16 集（折线图与柱状图），本集延续「展示件」这条线。本集源码包见文末。

这一集你将学会

DonutChart：slices 一行一片（名称 + 制表符 + 数值），占比自动算角度；showLegend 图例、ringWidth 环宽
Gauge：value 当前值、status 状态色、warningValue / dangerValue 两条阈值线
仪表盘的运行期命令：控件_设置数值 改分数、控件_取数值 读分数——图表家族里独一份
三个必须知道的引擎行为：环形图圆心半径固定；环上标签(showLabels)会和图例重叠；控件_设置数值 会把说明文字换成默认的「📍 当前状态」

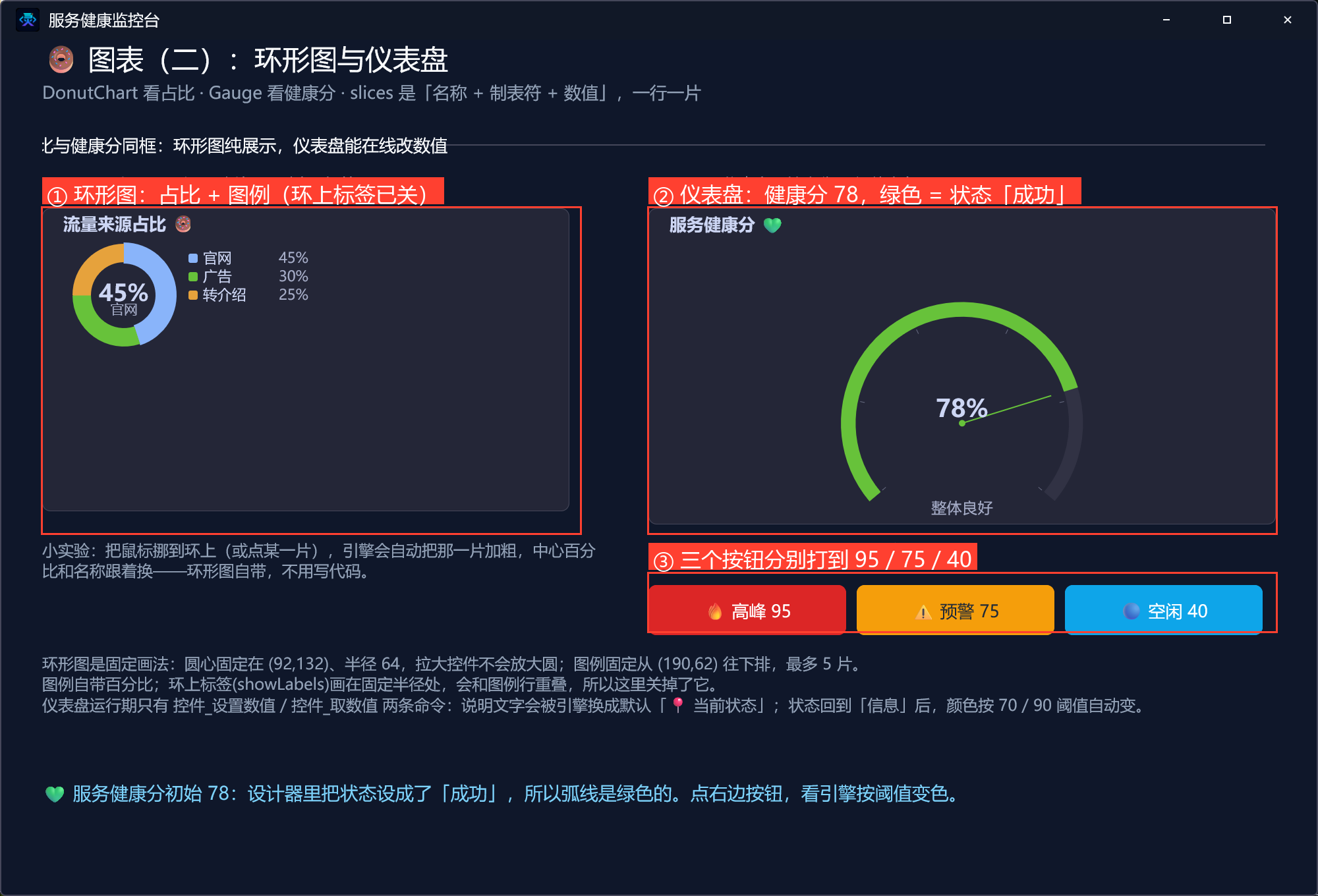

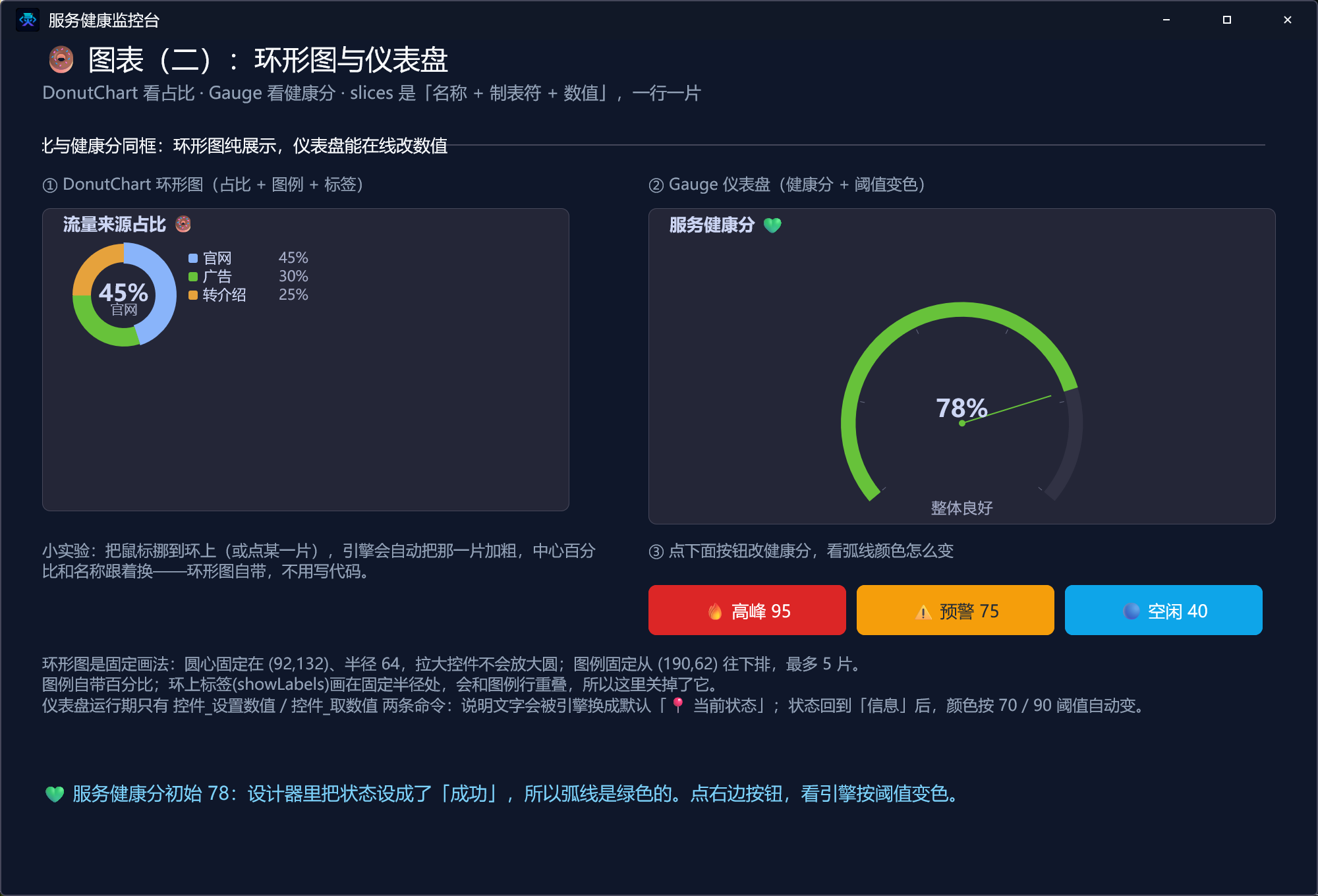

先看一眼本集成品——环形图与仪表盘同框，占比和健康分一眼看清：

1. 命令与事件预告

命令 / 事件	作用
`控件_设置数值(仪表盘, 95)`	改仪表盘当前值（Gauge 专属分支）
`控件_取数值(仪表盘)`	读回当前值，返回整数型
`鼠标按下` 事件	参数 `整数型横坐标, 整数型纵坐标, 整数型鼠标按钮`，坐标相对控件内容区
（无数据事件）	环形图没有「点了第几片」事件——扇区切换是引擎内置行为，代码只拿得到坐标

本集只需要 new_emoji 模块。

2. 新建项目 + 启用模块 + 切后端

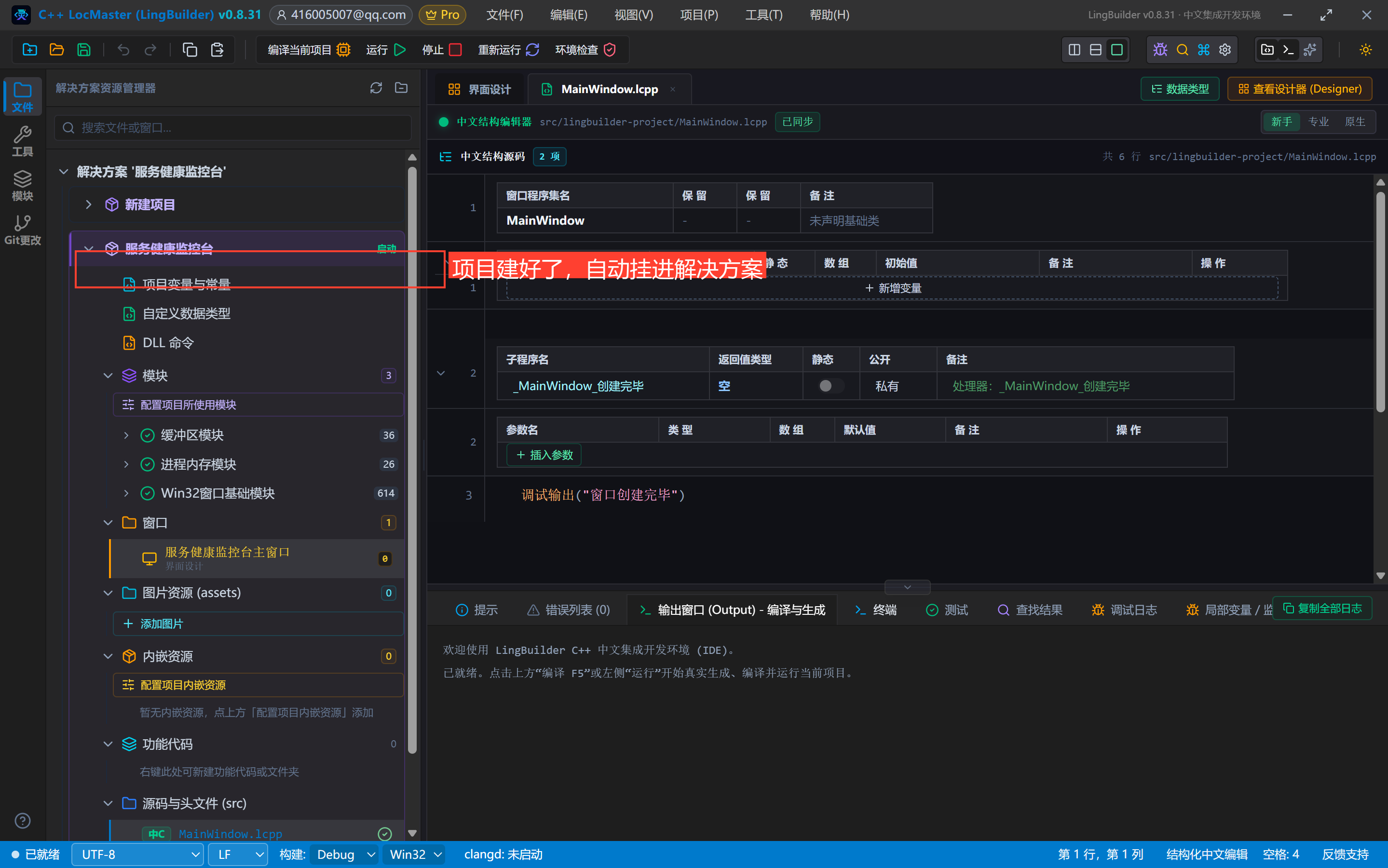

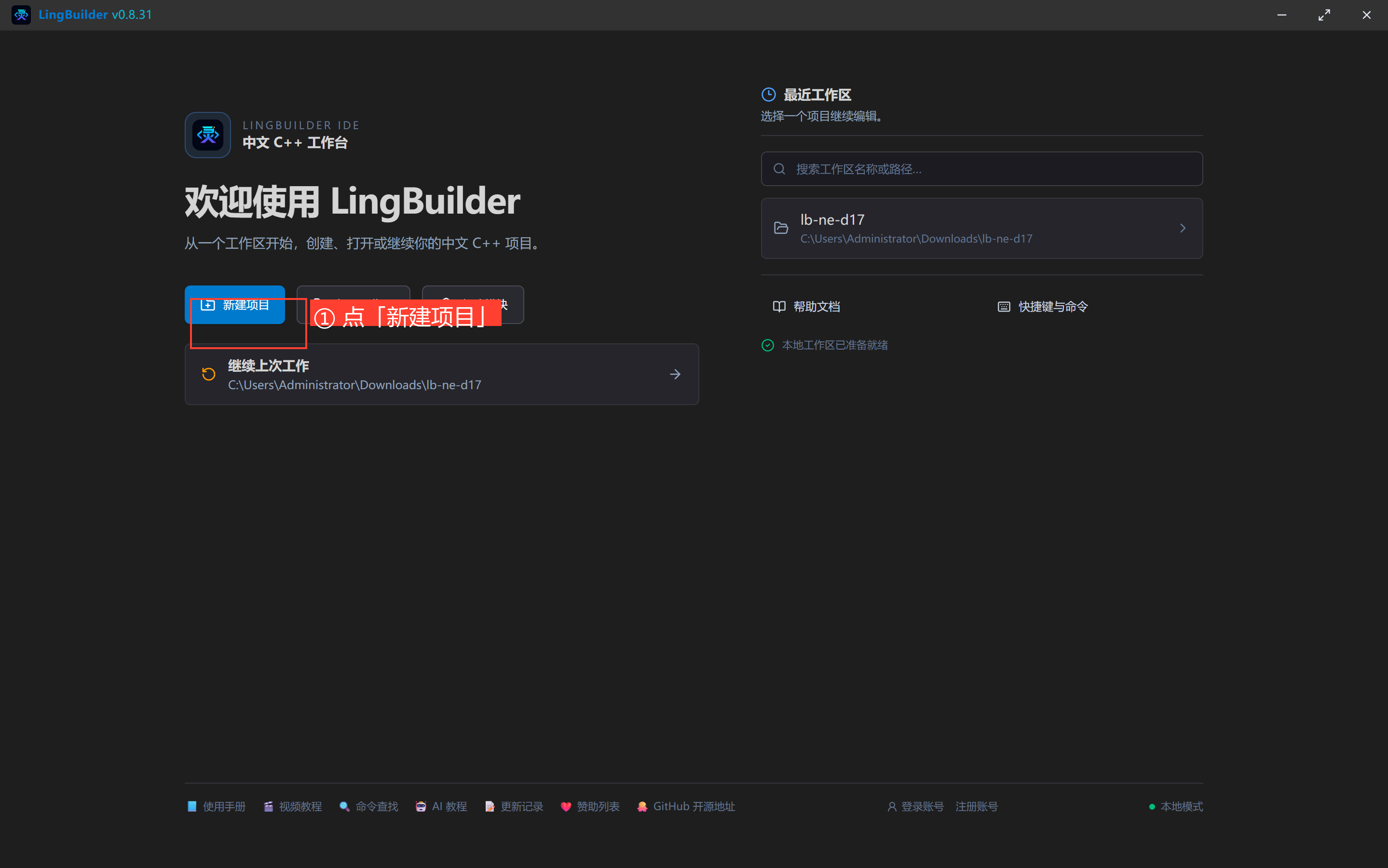

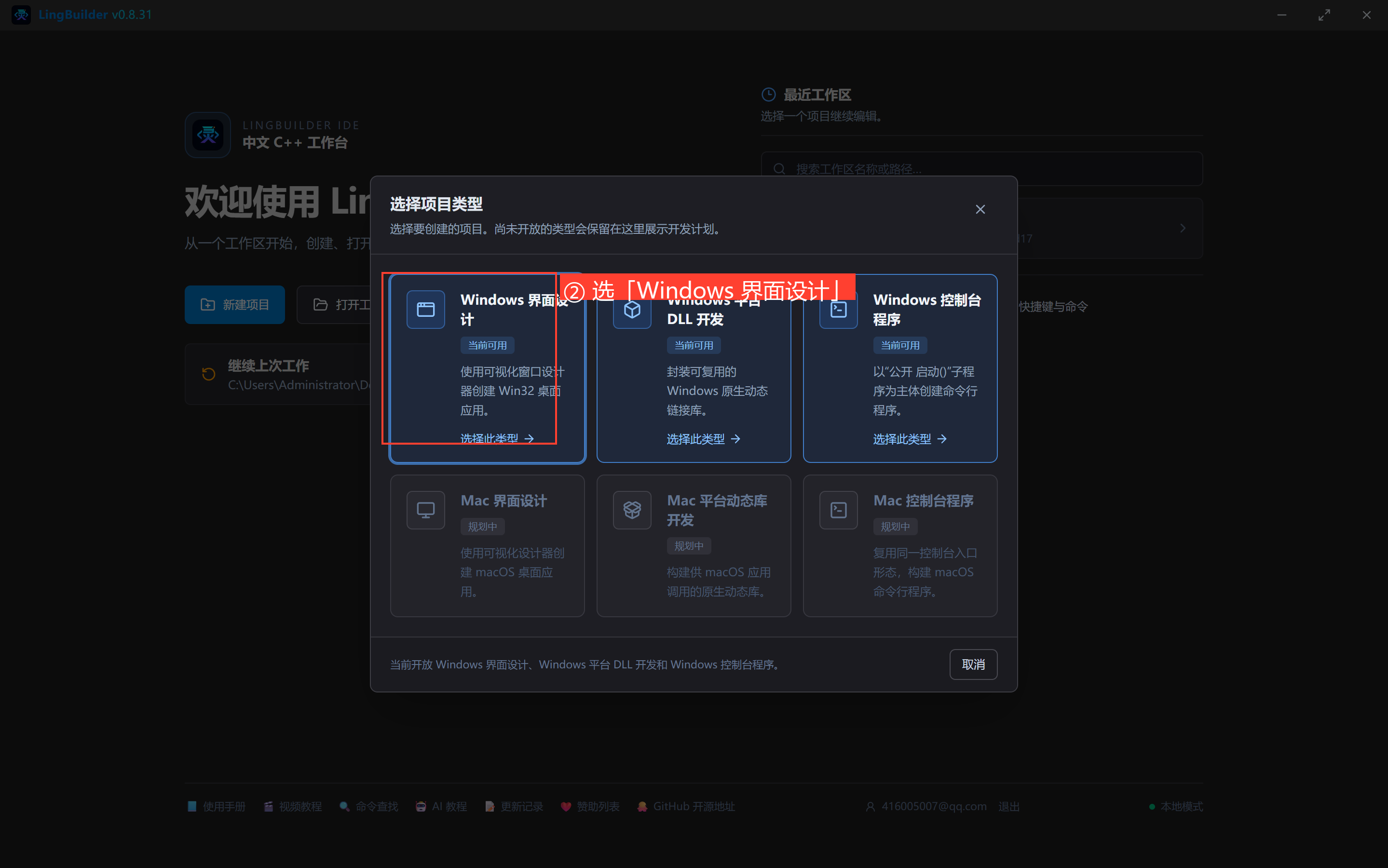

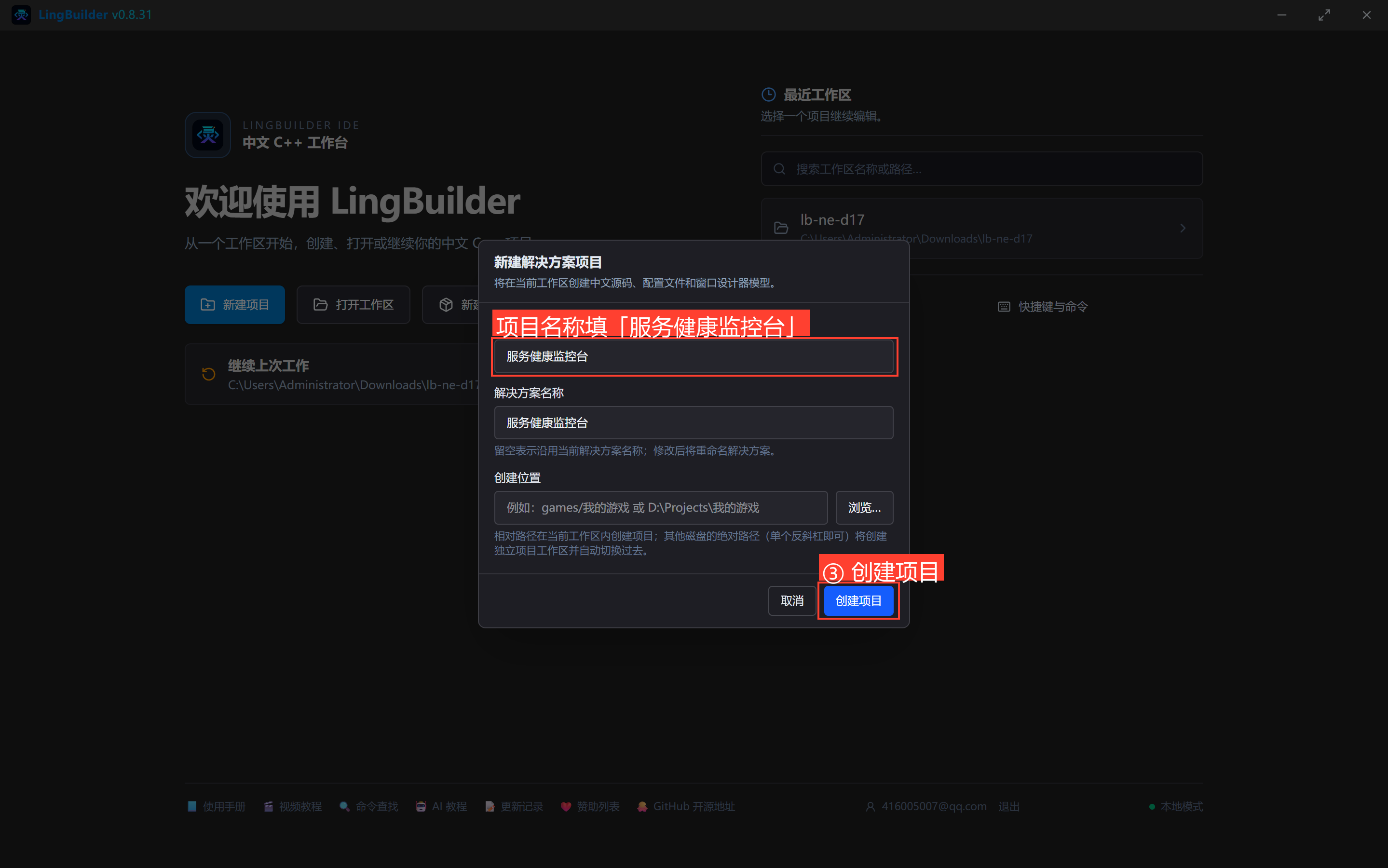

流程和第 1 集一样，项目名称填 服务健康监控台：

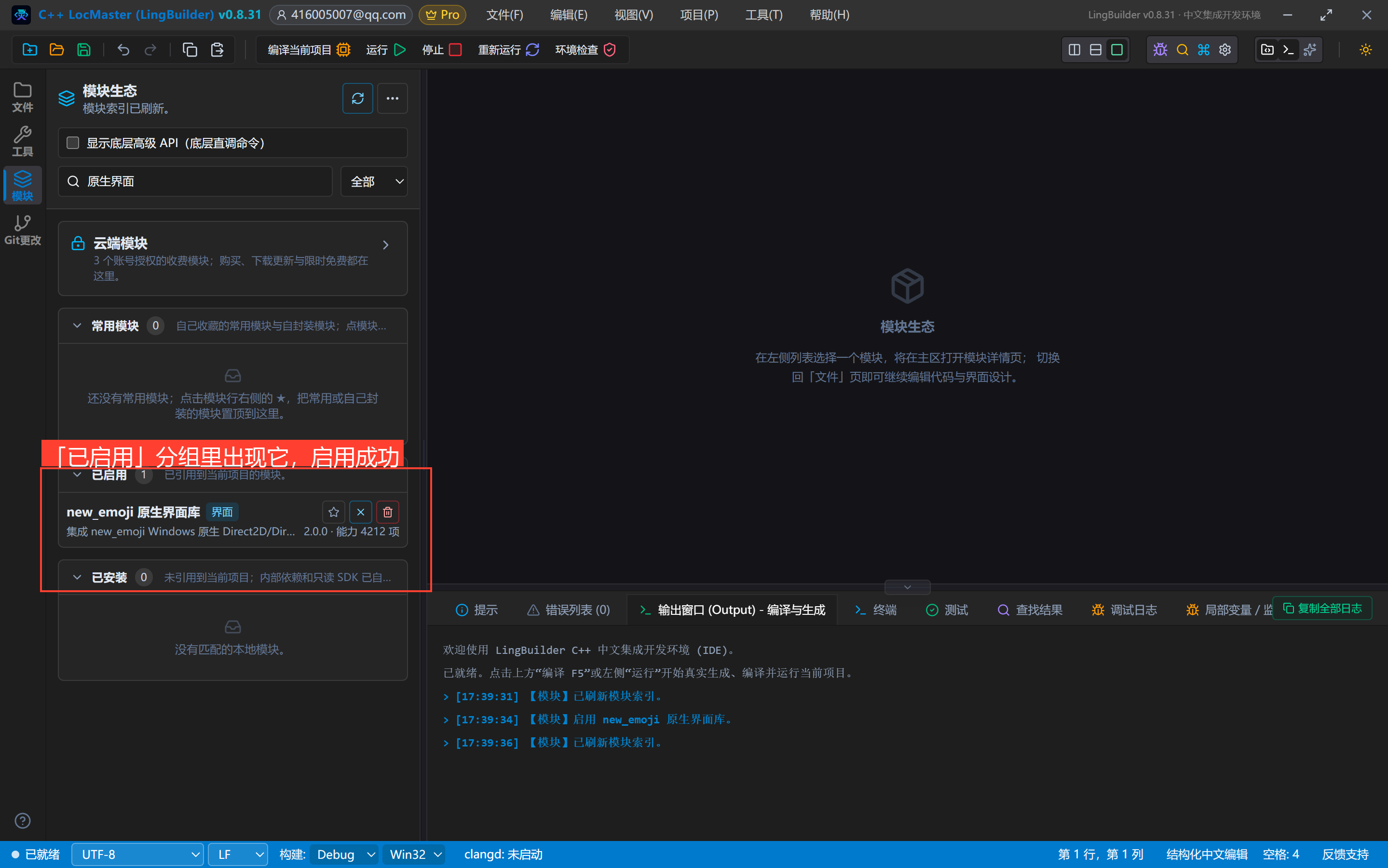

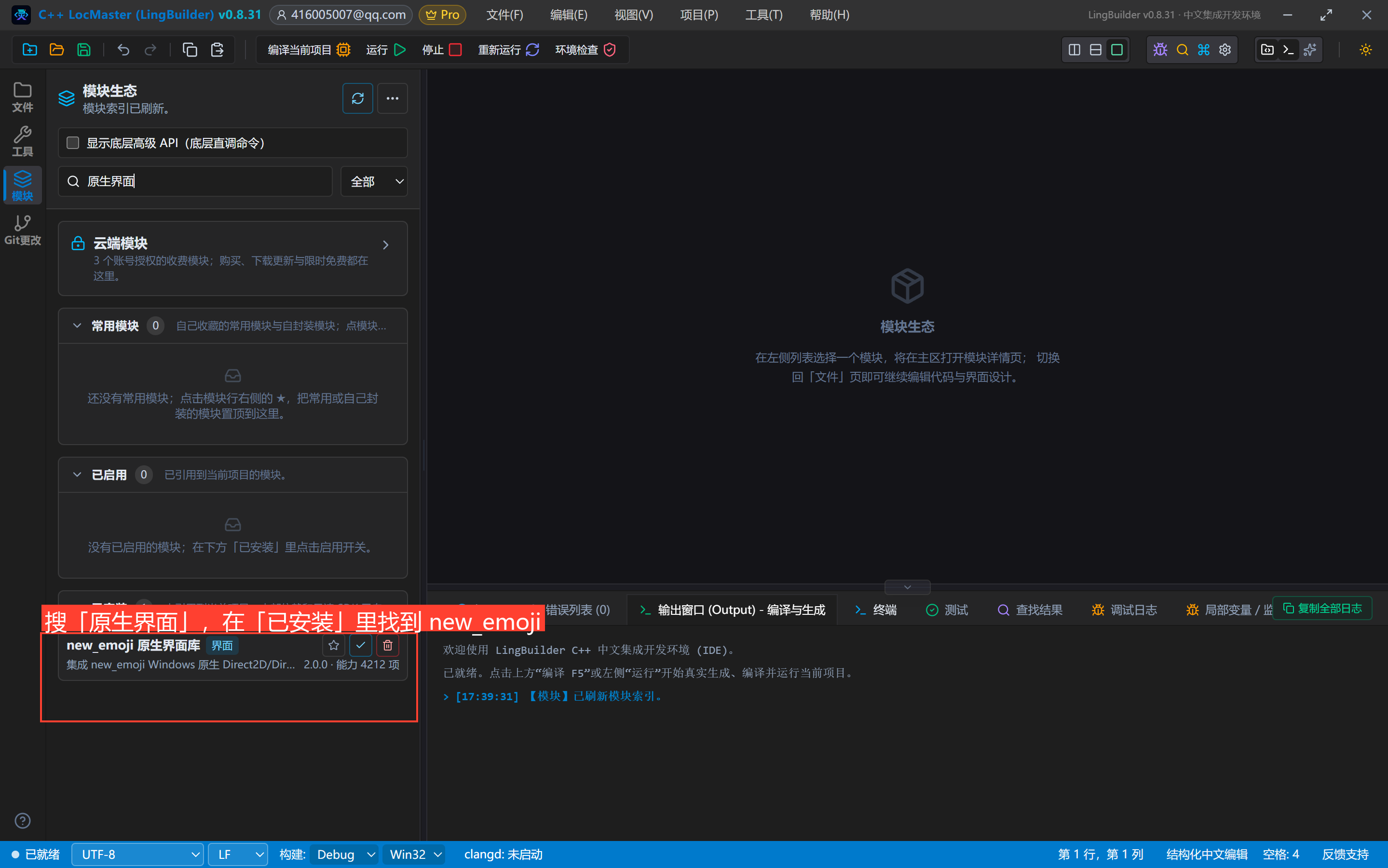

模块面板搜「原生界面」→ 启用「new_emoji 原生界面库」（首次会弹登录框，登录一次即可）：

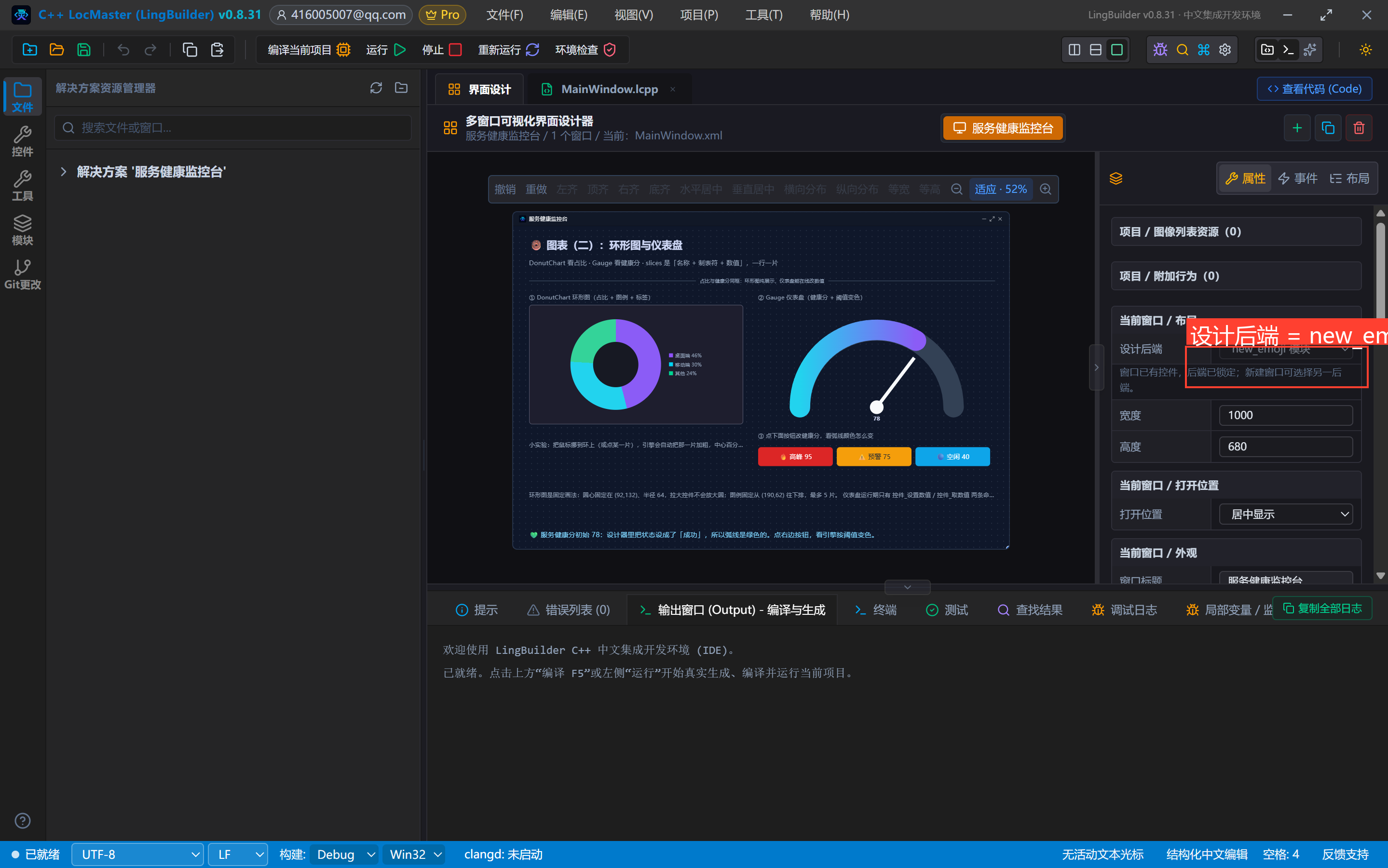

界面设计 → 选中窗口 → 确认「设计后端」是 new_emoji 模块：

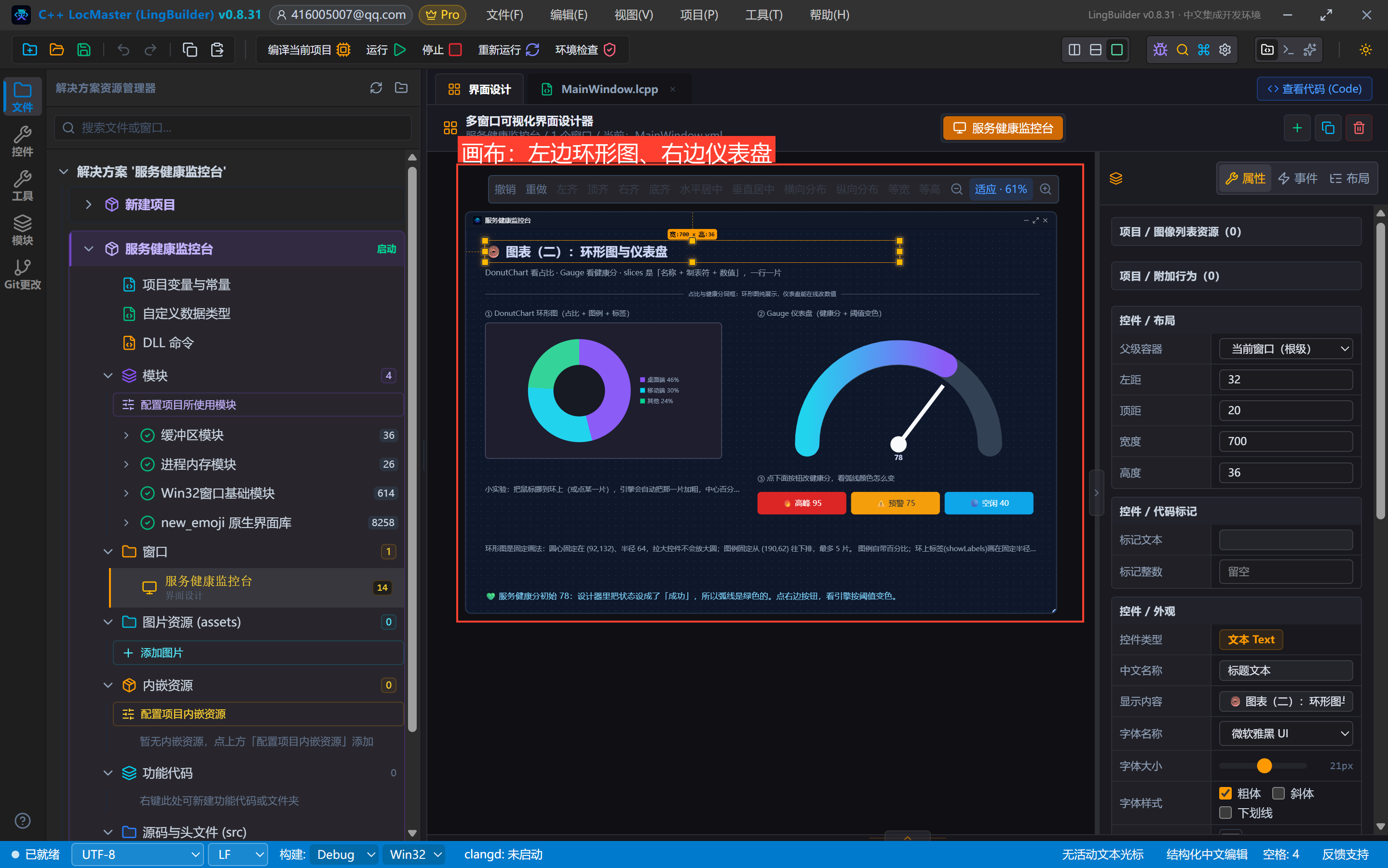

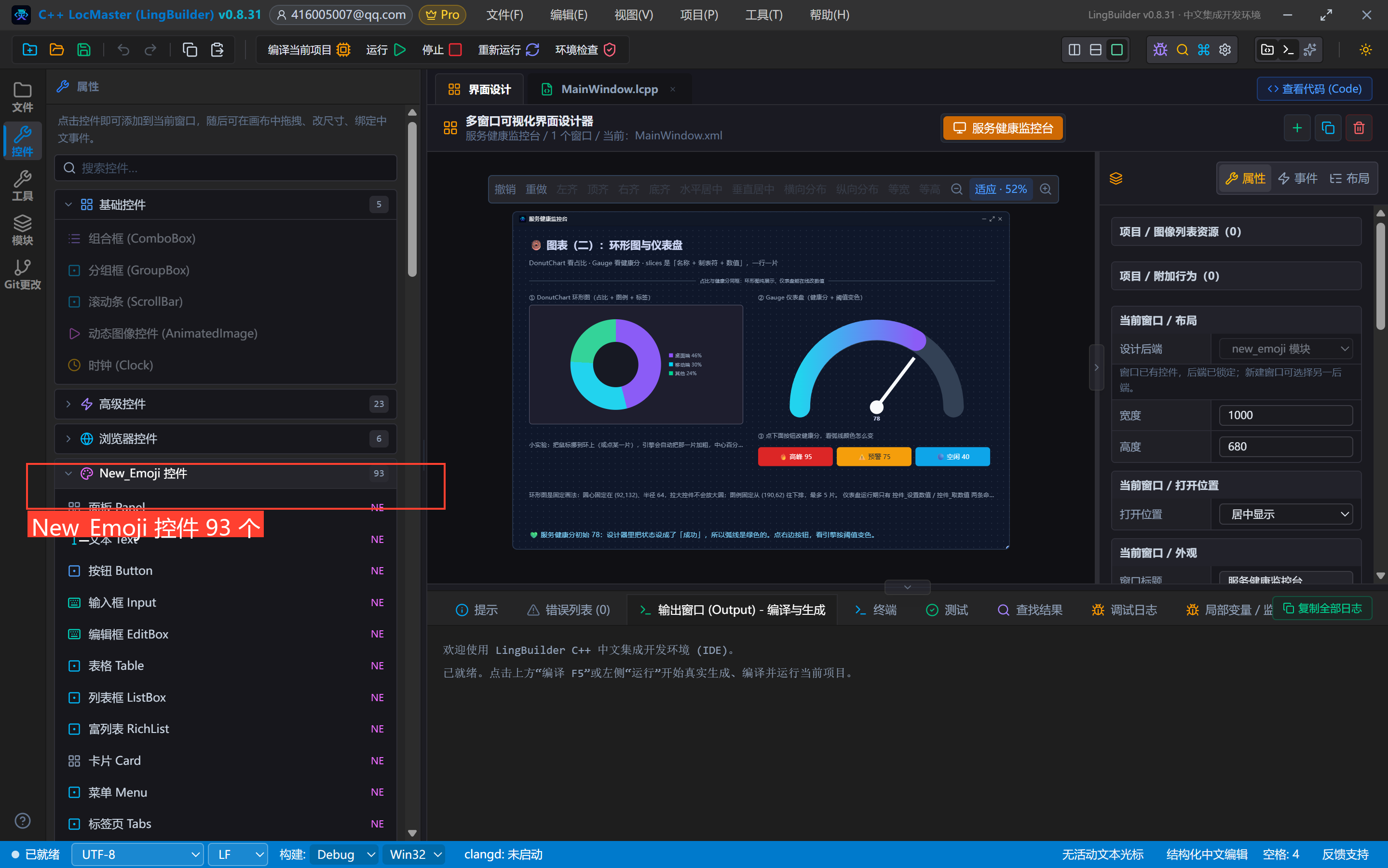

3. 设计界面

窗口 1000×680，左边环形图、右边仪表盘，下面一排按钮和速查条。

控件	名称	左距	顶距	宽度	高度	关键属性
文本 Text	标题文本	32	20	700	36	🍩 图表（二）：环形图与仪表盘，字号 21 粗体
文本 Text	副标题文本	32	62	900	24	字号 13，#94A3B8
分割线 Divider	标题分割线	32	96	936	28	占比与健康分同框：环形图纯展示，仪表盘能在线改数值
文本 Text	环形标签	32	132	430	22	① DonutChart 环形图（占比 + 图例 + 标签）
环形图 DonutChart	流量来源	32	158	400	230	slices 三片；showLegend=真；ringWidth=28；showLabels=假
文本 Text	仪表标签	492	132	476	22	② Gauge 仪表盘（健康分 + 阈值变色）
仪表盘 Gauge	服务健康	492	158	476	240	value=78；caption=整体良好；status=1（成功）；warningValue=70；dangerValue=90；strokeWidth=12
文本 Text	环形小实验	32	410	430	60	悬停/点击扇区的小实验说明，字号 12
文本 Text	按钮引导	492	410	476	22	③ 点下面按钮改健康分，看弧线颜色怎么变
按钮 Button	高峰按钮	492	444	150	38	🔥 高峰 95，样式=危险(4)
按钮 Button	预警按钮	650	444	150	38	⚠️ 预警 75，样式=警告(3)
按钮 Button	空闲按钮	808	444	150	38	🔵 空闲 40，样式=信息(6)
文本 Text	数据协议说明	32	496	936	88	字号 12，#94A3B8，自动换行
文本 Text	状态文本	32	592	936	56	字号 14，#7DD3FC，自动换行

3.1 数据格式：一行一片，名称和数值之间放一个制表符

环形图的 slices（三片）：

官网	45
广告	30
转介绍	25

和折线图的 points、柱状图的 bars 是同一个协议：一行填一条，名称敲完按一次 Tab 再敲数值。数值不必加起来等于 100，引擎按「单片 ÷ 总和」算百分比——上面三片总和 100，所以中心直接显示 45%。

3.2 环形图的「固定画法」：控件大小不改变圆的大小

这是环形图和折线/柱状最大的差异——它的几何写死在引擎里：

圆心固定在控件左上角往右 92、往下 132 的位置，半径固定 64；
图例固定从 (190, 62) 开始往下排，每行 28 像素，最多 5 片；
所以把控件拉大，圆不会变大，只会多出空白。本集给 400×230，刚好装下环 + 图例。

红线：showLabels（环上百分比标签）默认开，但会和图例行重叠。 标签画在固定半径处，官网那片的「45%」正好压进图例第三行的位置——这是引擎固定坐标的先天冲突，不是你摆错了。图例本身就带百分比（官网 45% / 广告 30% / 转介绍 25%），所以本集直接把 showLabels 关掉，画面立刻清爽。

3.3 Gauge 的状态色与阈值色

属性	作用
`value` / `caption`	当前分数 / 弧线下方那行说明文字
`status`	固定颜色：0=信息(蓝)、1=成功(绿)、2=警告(黄)、3=错误(红)，优先级高于阈值
`warningValue` / `dangerValue`	两条阈值线；状态为「信息」时才生效：越过 warning 变黄、越过 danger 变红
`strokeWidth`	弧线粗细，6~32

本集初始值 78、状态设成「成功」——所以弧线是绿色的，哪怕 78 其实已越过 70 的预警线。想让它「按阈值自动变色」，把状态留在「信息」即可（点完按钮你会亲眼看到这套规则）。

4. 写代码

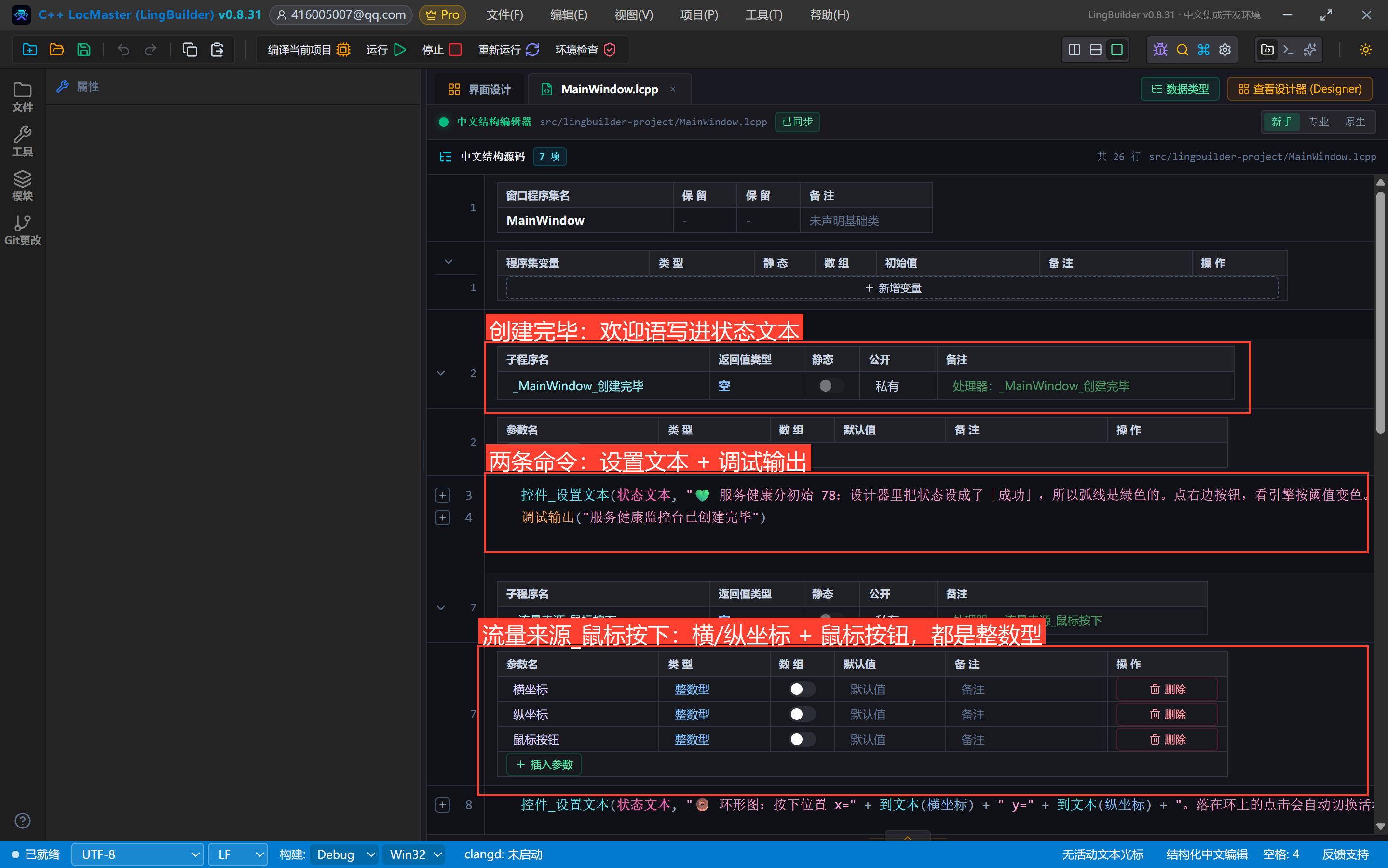

lcpp

类 MainWindow
    事件 _MainWindow_创建完毕()
        控件_设置文本(状态文本, "💚 服务健康分初始 78：设计器里把状态设成了「成功」，所以弧线是绿色的。点右边按钮，看引擎按阈值变色。")
        调试输出("服务健康监控台已创建完毕")
    结束

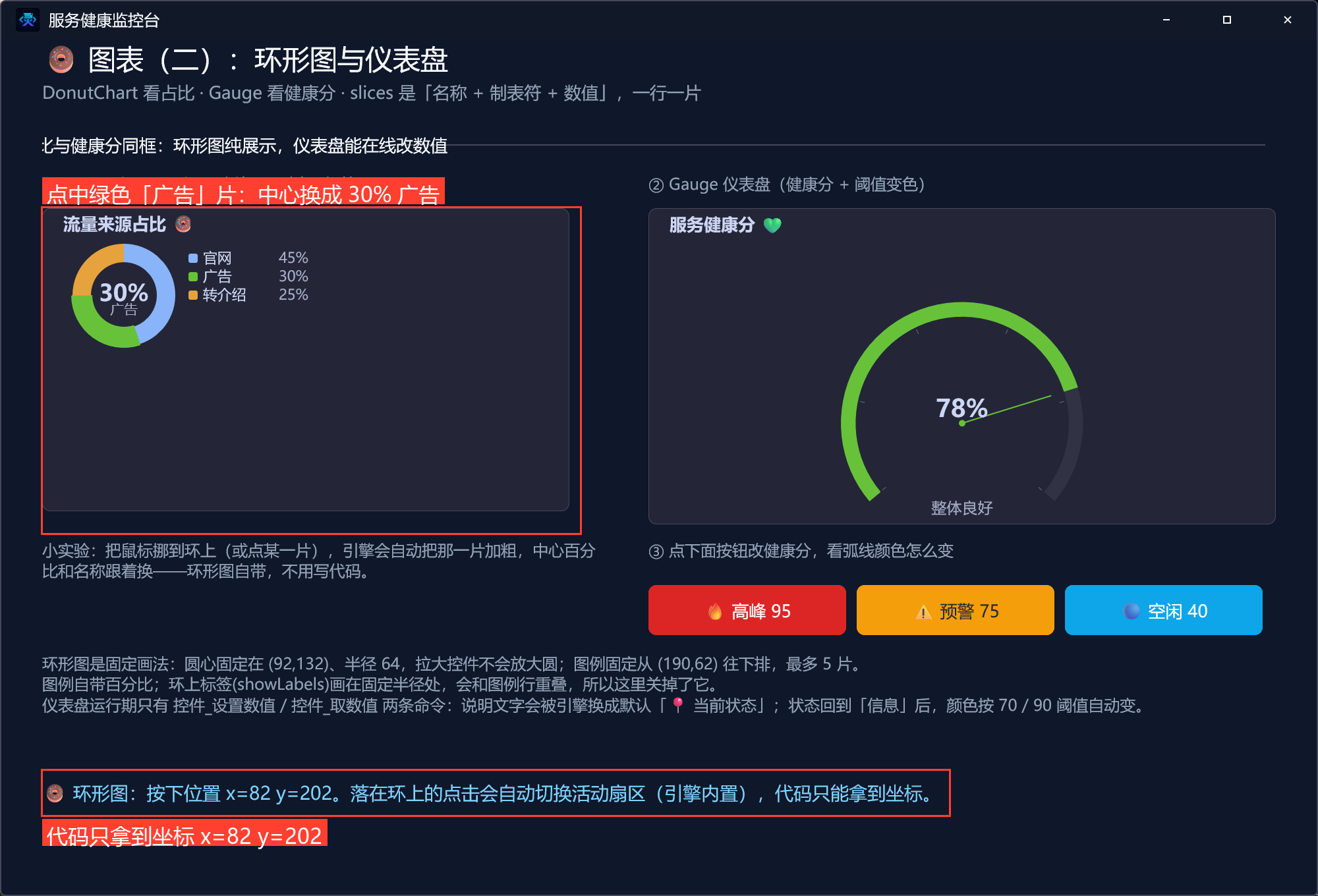

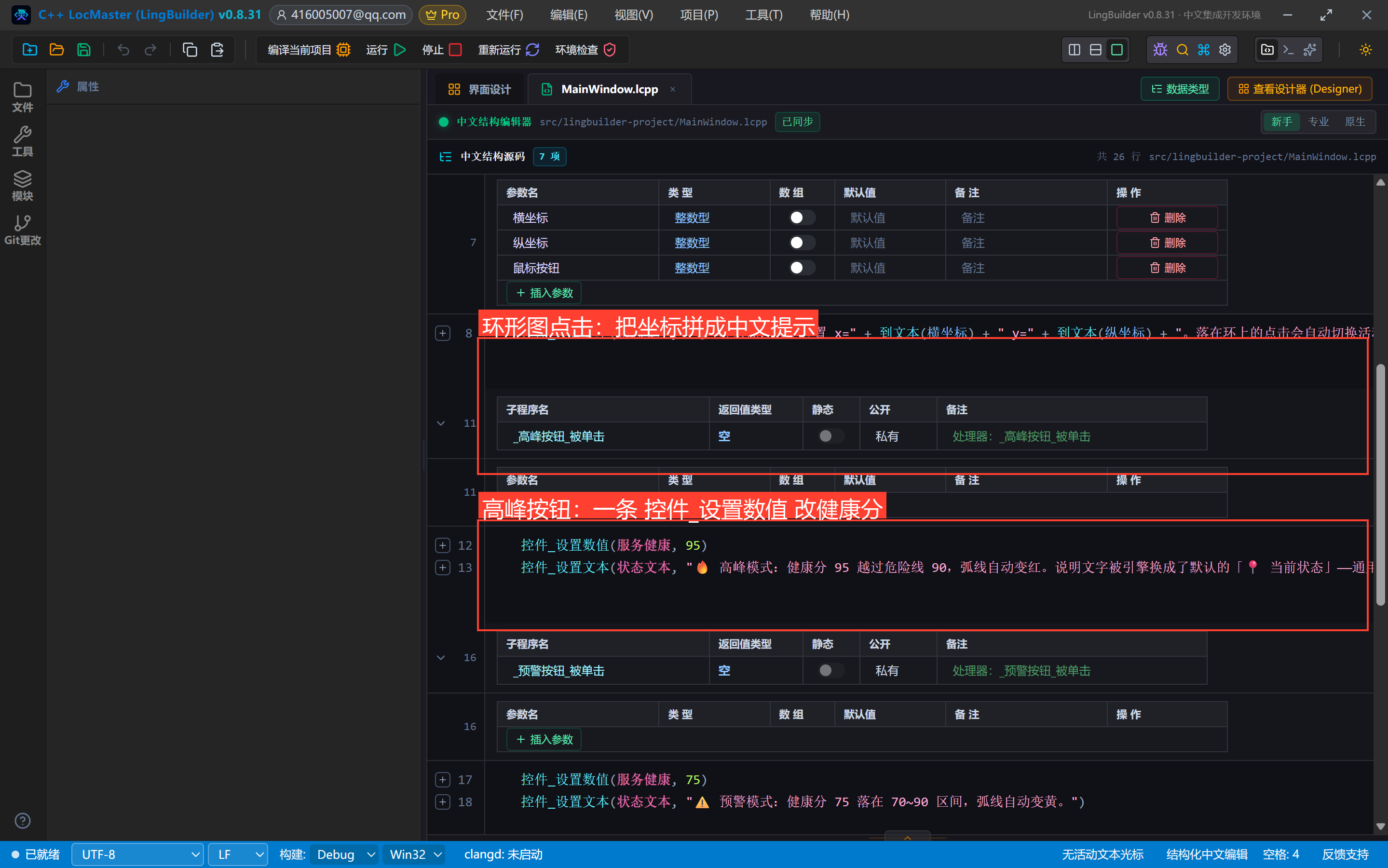

    事件 _流量来源_鼠标按下(整数型 横坐标, 整数型 纵坐标, 整数型 鼠标按钮)
        控件_设置文本(状态文本, "🍩 环形图：按下位置 x=" + 到文本(横坐标) + " y=" + 到文本(纵坐标) + "。落在环上的点击会自动切换活动扇区（引擎内置），代码只能拿到坐标。")
    结束

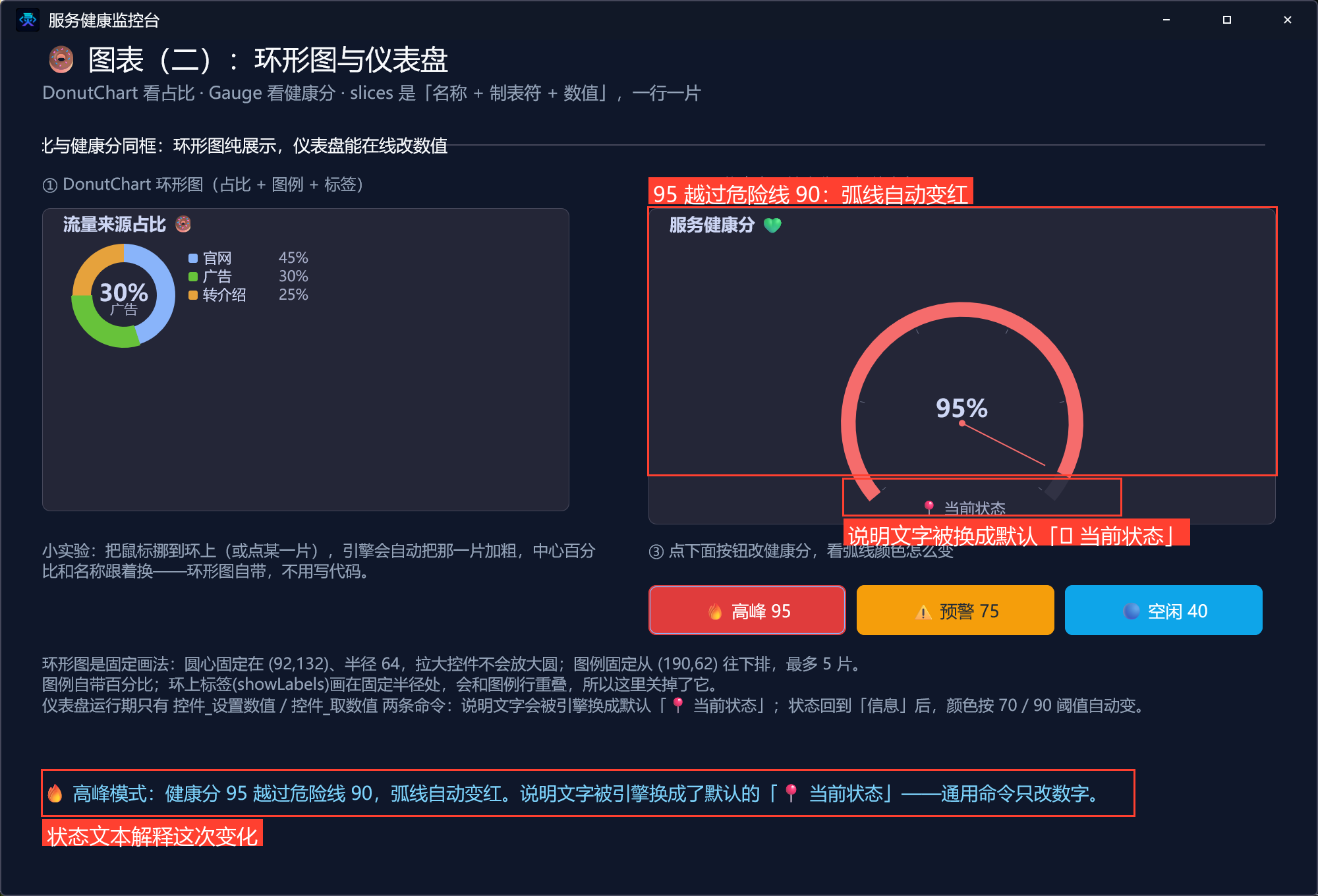

    事件 _高峰按钮_被单击()
        控件_设置数值(服务健康, 95)
        控件_设置文本(状态文本, "🔥 高峰模式：健康分 95 越过危险线 90，弧线自动变红。说明文字被引擎换成了默认的「📍 当前状态」——通用命令只改数字。")
    结束

    事件 _预警按钮_被单击()
        控件_设置数值(服务健康, 75)

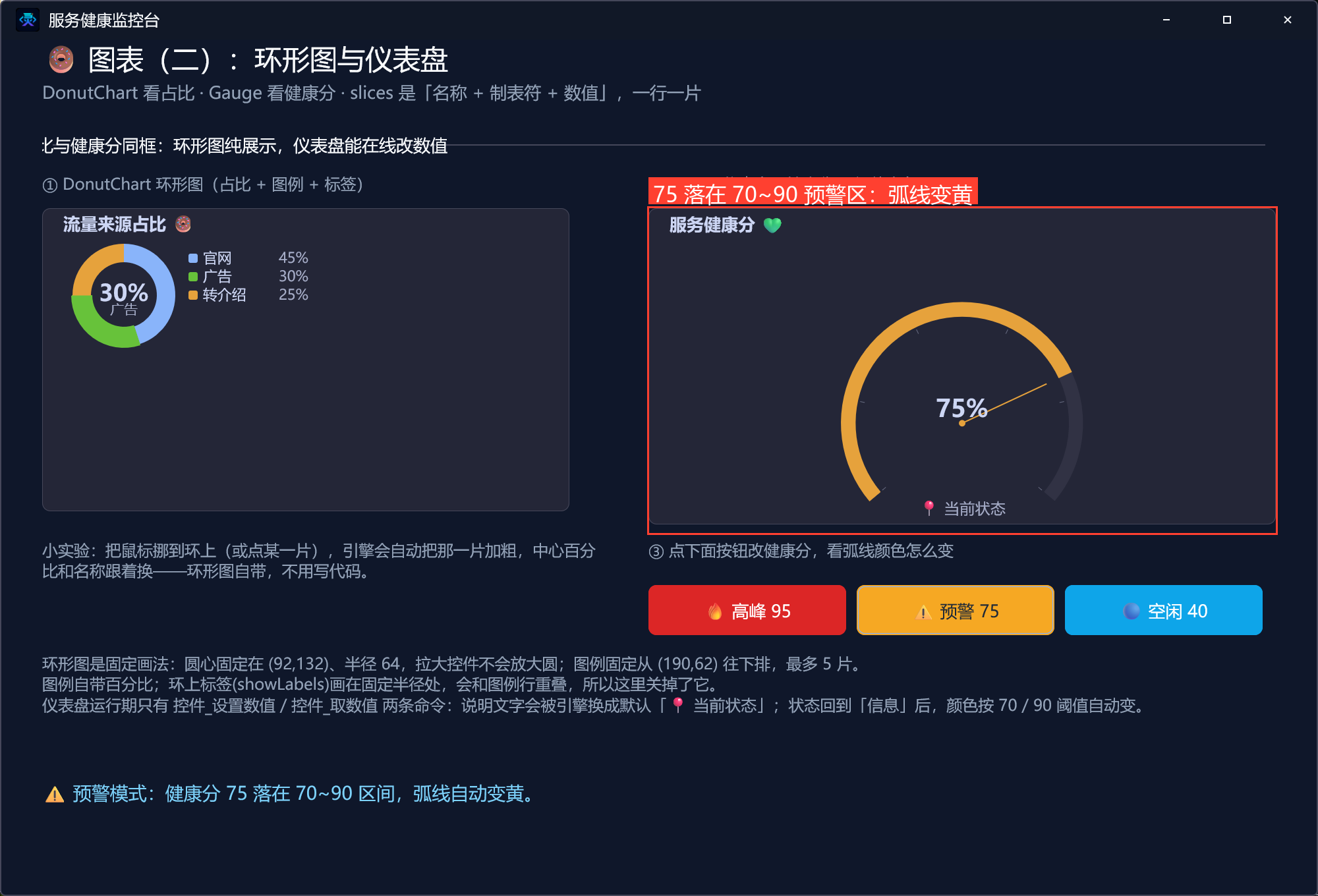

        控件_设置文本(状态文本, "⚠️ 预警模式：健康分 75 落在 70~90 区间，弧线自动变黄。")
    结束

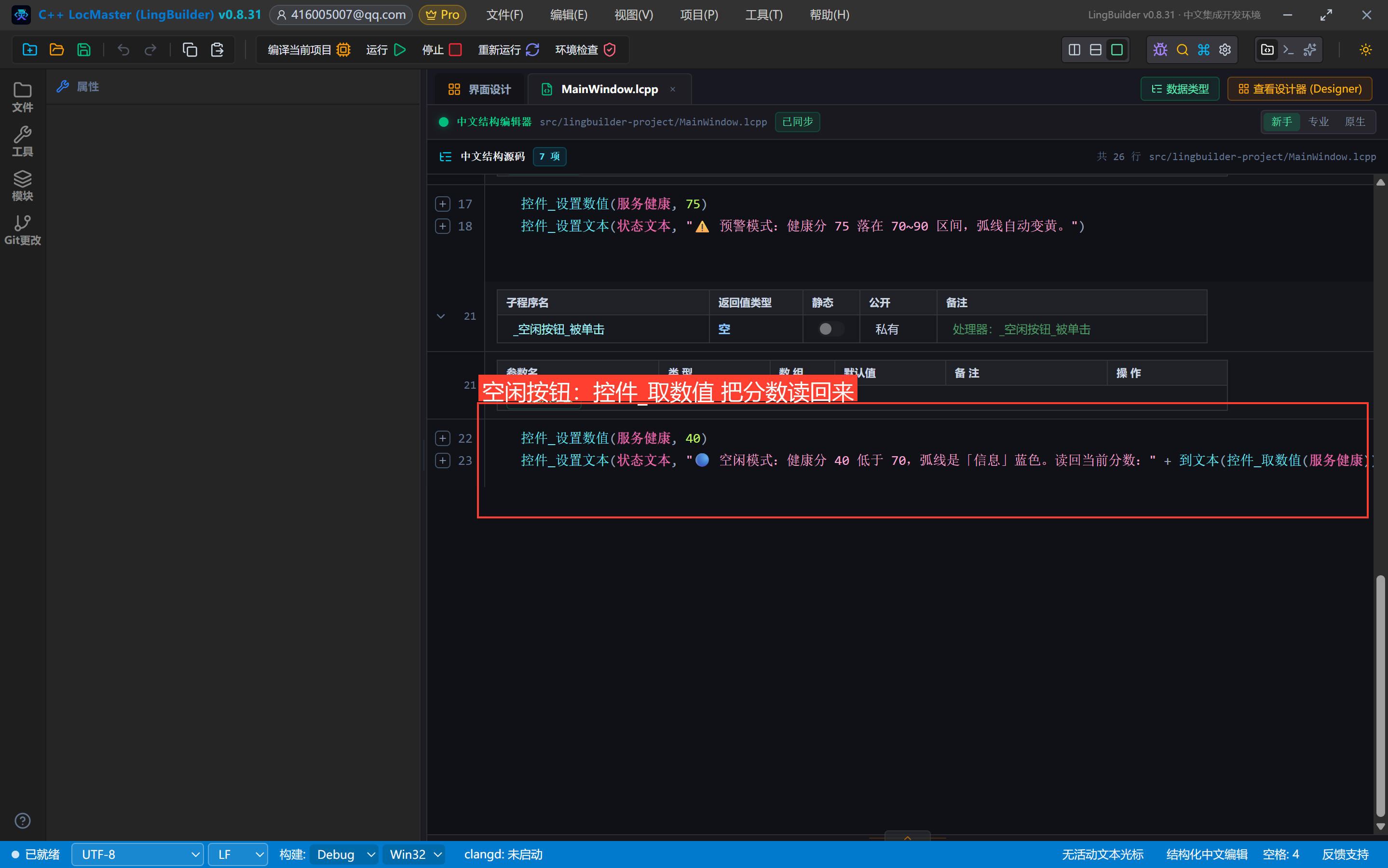

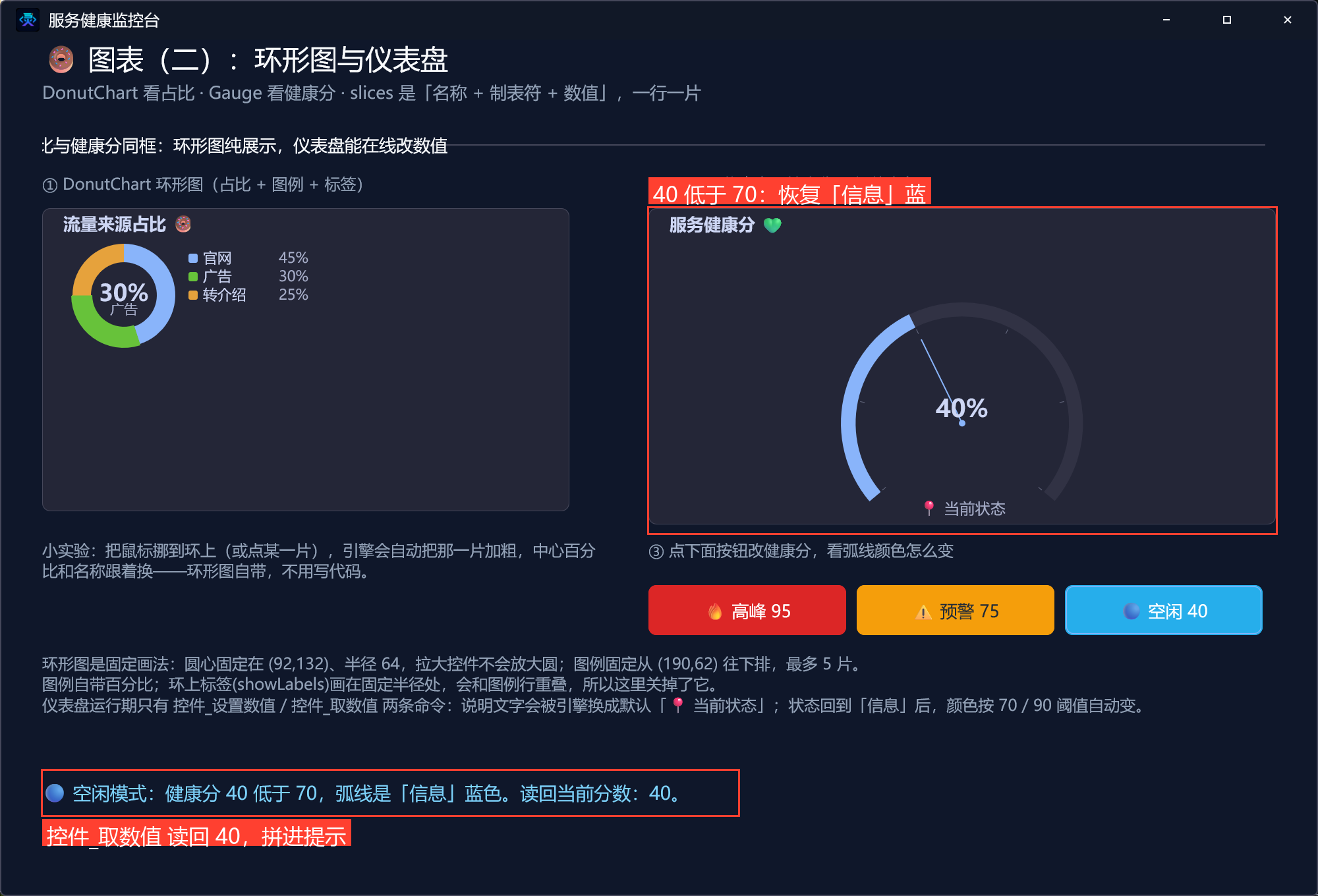

    事件 _空闲按钮_被单击()
        控件_设置数值(服务健康, 40)
        控件_设置文本(状态文本, "🔵 空闲模式：健康分 40 低于 70，弧线是「信息」蓝色。读回当前分数：" + 到文本(控件_取数值(服务健康)) + "。")
    结束
结束类

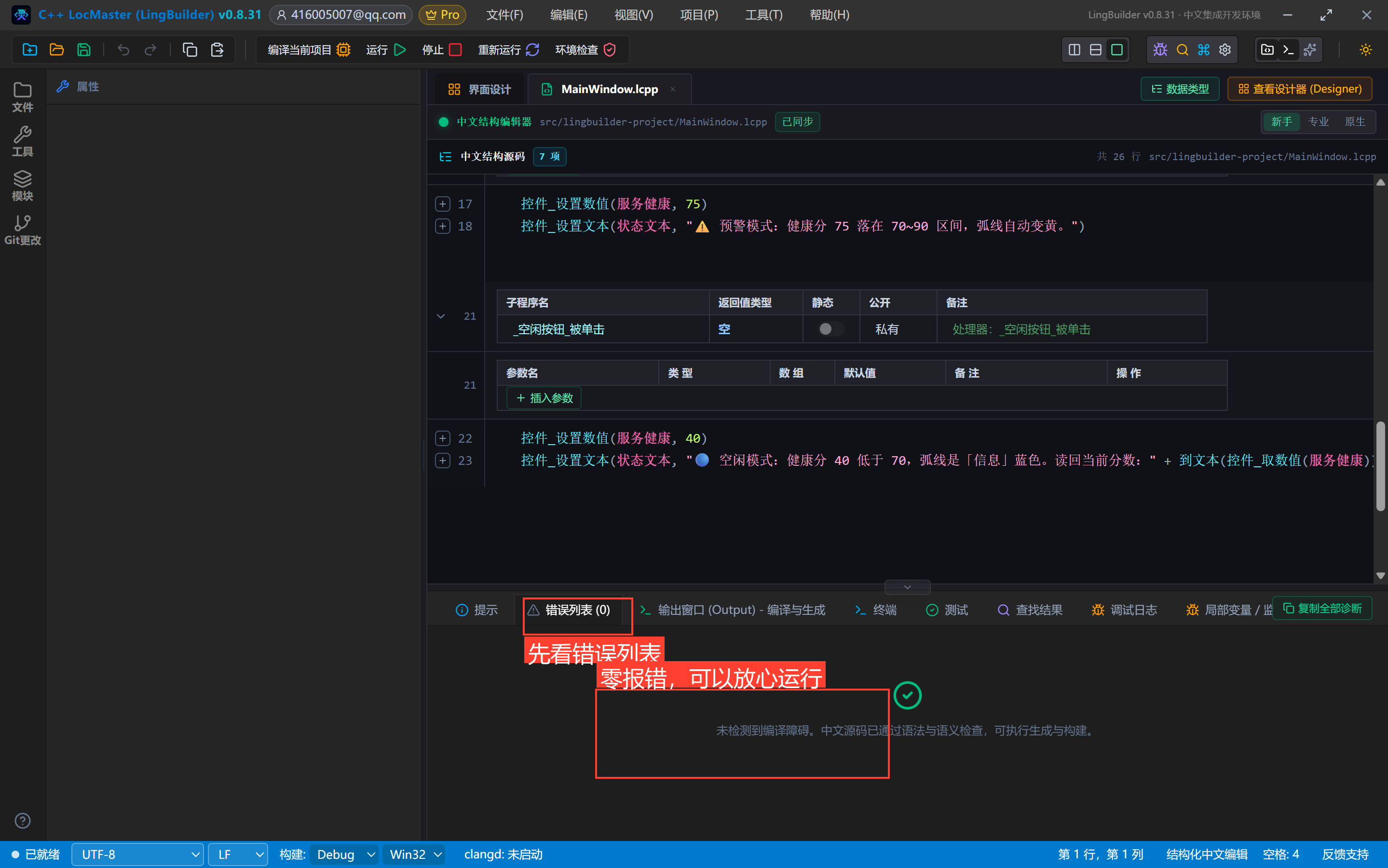

三个看点：

处理器参数必须带类型（整数型横坐标 等），这是 new_emoji 所有控件的统一要求。
控件_设置数值 是仪表盘唯一的改数命令——它只改数字，说明文字会被引擎替换成默认的「📍 当前状态」，状态色也会回到「信息」。好消息是状态=信息时引擎按阈值自动变色，所以弧线照样会变红变黄；坏消息是想保住自定义说明文字，只能在改完数值后想办法（运行期没有「设置说明」的中文命令，这条留给进阶篇的底层直调）。
控件_取数值 能把分数读回来——注意它写在字符串拼接里，要包一层 到文本(...)。
